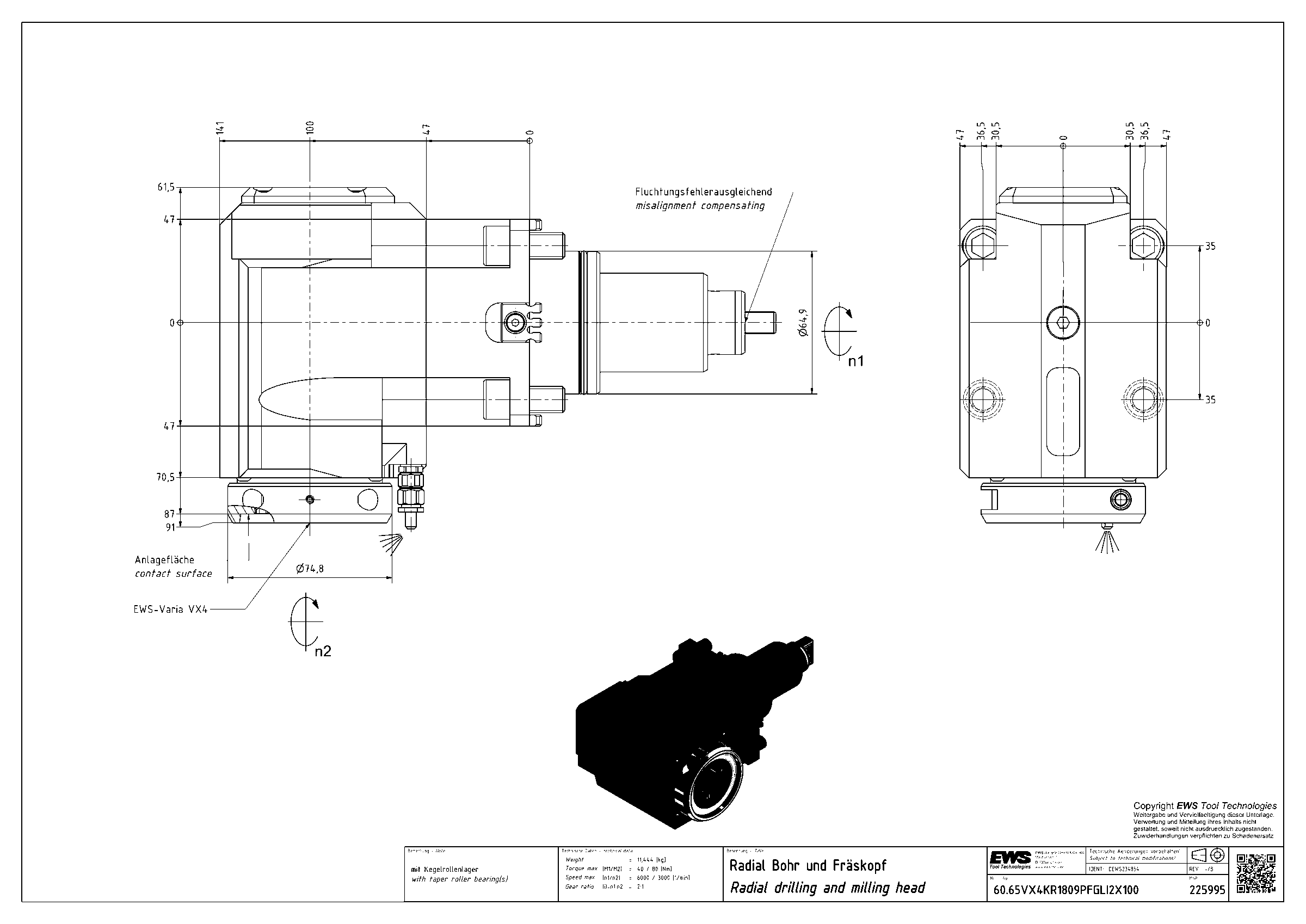

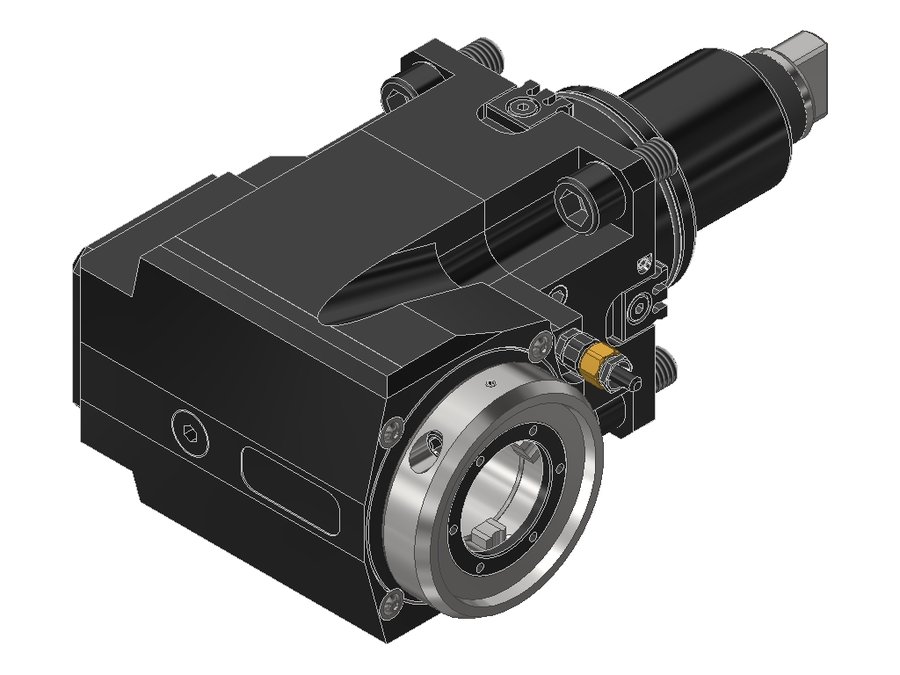

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4KR1809PFGLI2X100, хвостовик Ø65, система EWS Varia VX4
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.65VX4KR1809PFGLI2X100

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4KR1809PFGLI2X100, хвостовик Ø65, система EWS Varia VX4

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментаEWS Varia VX4
Функциональная длина100 мм
Вылет LPR141 мм
Масса11,444 кг
Высота94 мм
Общая длина253 мм
Ширина148,5 мм
Заказной номер EWS225995
Радиальная ширина61,5 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент40 Н·м
Функциональная ширина87 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.65VX4KR1809PFGLI2X100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.65VX4D1809PFX10065BMT65EWS Varia VX4100141253
60.65VX4DKR1809PFIKDX10065BMT65EWS Varia VX4100141253
60.65VX4DTW20IK65BMT65BEWS Varia VX465102218,5
60.65VX4DTW20IKD65BMT65BEWS Varia VX465103219,5
60.65VX4DVL6FX13065BMT65EWS Varia VX4130171281
60.65VX4KR1809PFGLI265BMT65EWS Varia VX472113225
60.65VX4KR1809PFGLI2X10065BMT65EWS Varia VX4100141253Текущая
60.65VX4KR1809PFIKDGLI265BMT65EWS Varia VX47282194
60.65VX4KR1809PFIKDGLI2X10065BMT65EWS Varia VX4100141253
60.65VX4KRVL6FGLI265BMT65EWS Varia VX472113223
60.65VX4KRVL6FIKDGLI265BMT65EWS Varia VX472113223
60.65VX4TW2065BMT65BEWS Varia VX465102218,5
