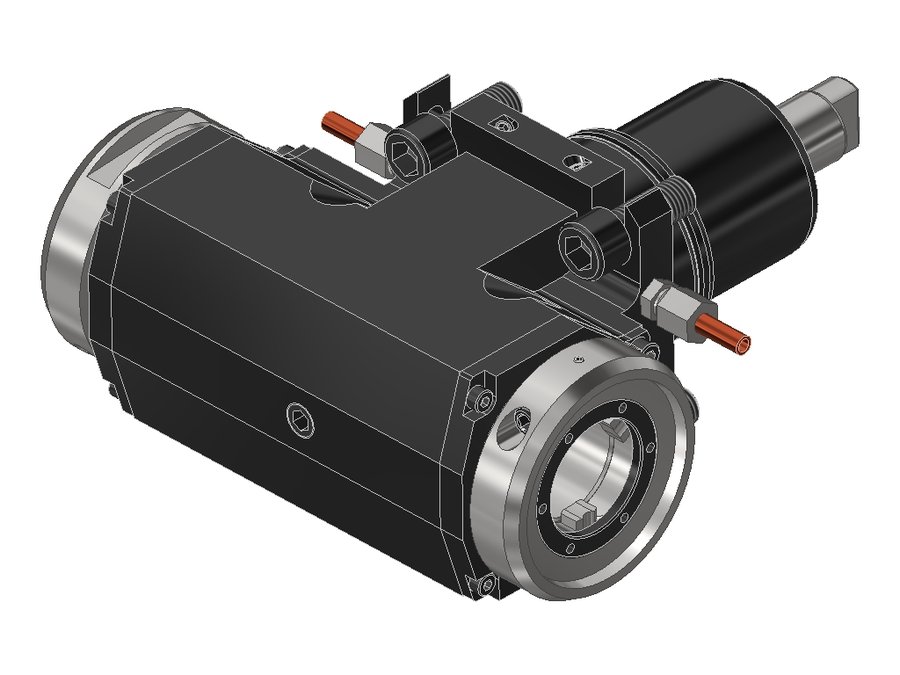

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4DTW20IK, хвостовик Ø65, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.65VX4DTW20IK

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4DTW20IK, хвостовик Ø65, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB071B6515
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениенейтральное
Присоединение к станкуBMT65B
Присоединение инструментаEWS Varia VX4
Функциональная длина65 мм
Вылет LPR102 мм
Масса8,602 кг
Высота76 мм
Общая длина218,5 мм
Заказной номер EWS171876
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина101 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.65KM401809DW02IKGL65BMT65KM 4072116228
60.65VX4D1809PF65BMT65EWS Varia VX472113225
60.65VX4D1809PFIKD65BMT65EWS Varia VX472113225
60.65VX4D1809PFIKDX10065BMT65EWS Varia VX4100141253
60.65VX4D1809PFX10065BMT65EWS Varia VX4100141253
60.65VX4DKR1809PFIKDX10065BMT65EWS Varia VX4100141253
60.65VX4DTW20IK65BMT65BEWS Varia VX465102218,5Текущая
60.65VX4DTW20IKD65BMT65BEWS Varia VX465103219,5
60.65VX4DVL6FX13065BMT65EWS Varia VX4130171281
60.65VX4KR1809PFGLI265BMT65EWS Varia VX472113225
60.65VX4KR1809PFGLI2X10065BMT65EWS Varia VX4100141253
60.65VX4KR1809PFIKDGLI265BMT65EWS Varia VX47282194
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.65VX4DTW20IK.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
