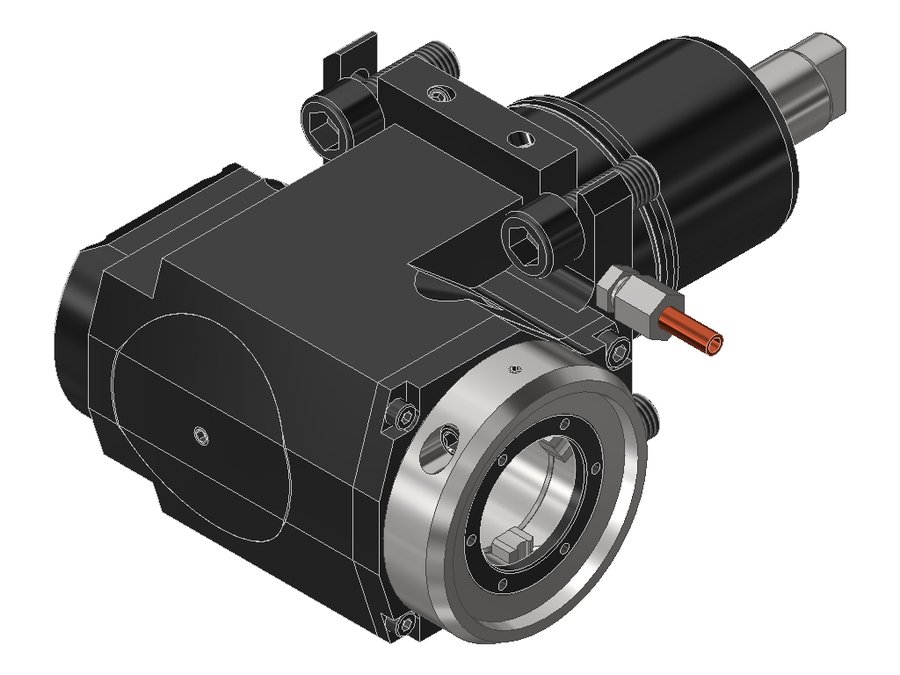

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4TW20I1, хвостовик Ø65, система EWS Varia VX4
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.65VX4TW20I1

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX4TW20I1, хвостовик Ø65, система EWS Varia VX4

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB071B6515
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65B
Присоединение инструментаEWS Varia VX4
Функциональная длина65 мм
Вылет LPR102 мм
Масса6,407 кг
Высота76 мм
Общая длина218,5 мм
Ширина131 мм
Заказной номер EWS197089
Радиальная ширина53 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина78 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.65VX4TW20I1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

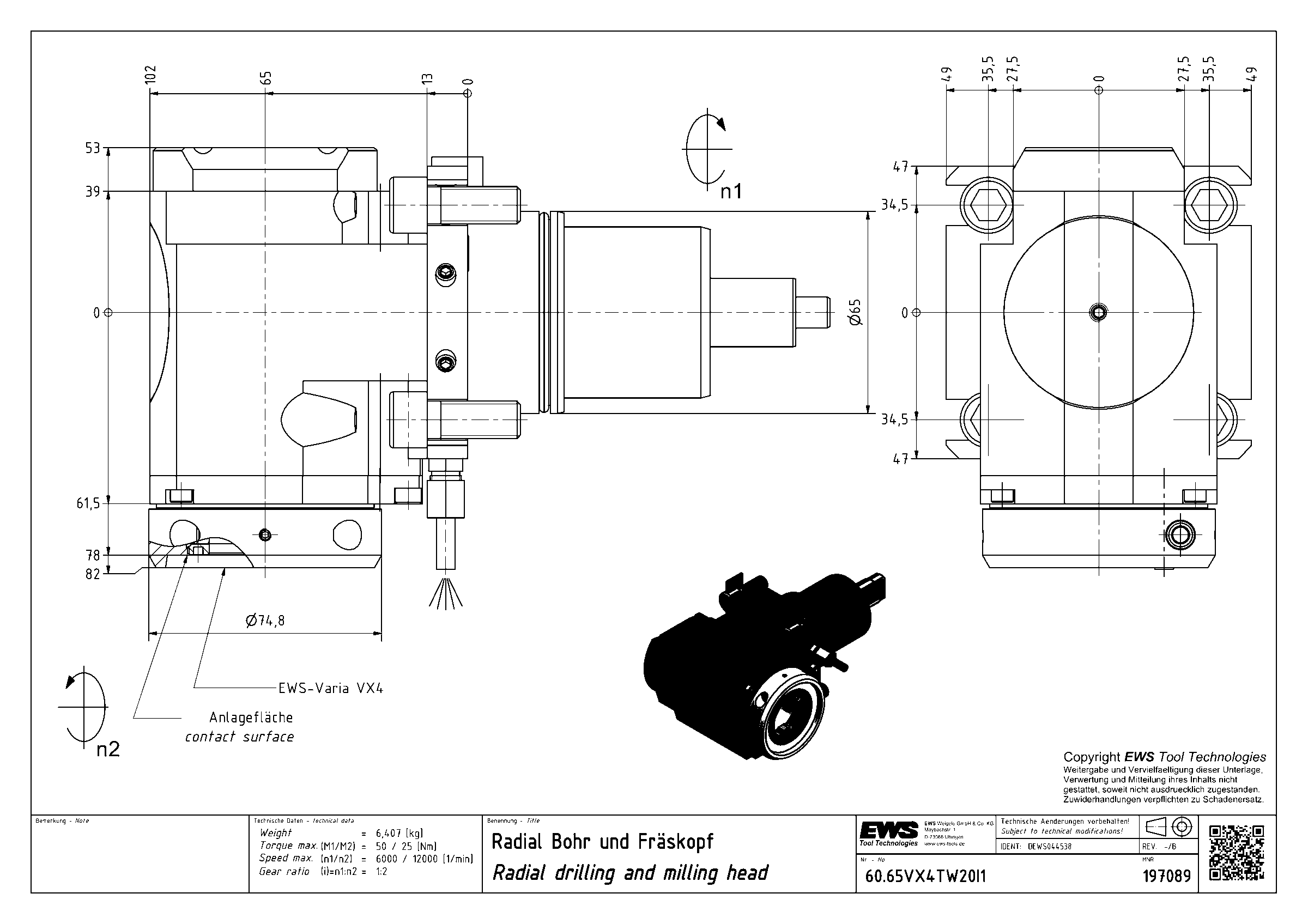

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.65VX4KR1809PFGLI2X10065BMT65EWS Varia VX4100141253
60.65VX4KR1809PFIKDGLI265BMT65EWS Varia VX47282194
60.65VX4KR1809PFIKDGLI2X10065BMT65EWS Varia VX4100141253
60.65VX4KRVL6FGLI265BMT65EWS Varia VX472113223
60.65VX4KRVL6FIKDGLI265BMT65EWS Varia VX472113223
60.65VX4TW2065BMT65BEWS Varia VX465102218,5
60.65VX4TW20I165BMT65BEWS Varia VX465102218,5Текущая
60.65VX4TW20IKD65BMT65BEWS Varia VX465102218,5
60.65VX4TW20IKI165BMT65BEWS Varia VX465102218,5
60.65VX4VL6FGL65BMT65EWS Varia VX472113223
60.65VX4VL6FIKDGL (EWS 223231)65BMT65EWS Varia VX472113223
60.65VX4VL6FIKDGL (EWS 234369)65BMT65EWS Varia VX472113223

Совместимость

Связанные позиции по данным производителя — 49 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.65VX4TW20I1.

Инструмент статический43

  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25
  • 31.VX406L70MIДержавка цанговая EWS 31.VX406L70MI, система EWS Varia VX4, отверстие Ø6 мм
  • 31.VX411L60Державка цанговая EWS 31.VX411L60, система EWS Varia VX4, под цангу 110 4008E (ER11 Ø1-7)
  • 31.VX416L30Державка цанговая EWS 31.VX416L30, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50Державка цанговая EWS 31.VX416L50, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50MMДержавка цанговая EWS 31.VX416L50MM, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX425IML16Державка цанговая EWS 31.VX425IML16, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L28Державка цанговая EWS 31.VX425L28, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L78.5-FCДержавка цанговая EWS 31.VX425L78.5-FC, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX432L30Державка цанговая EWS 31.VX432L30, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX432L50Державка цанговая EWS 31.VX432L50, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX440L57Державка цанговая EWS 31.VX440L57, система EWS Varia VX4, под цанги ER40 (Ø4–26 мм), код 400 472E

Показаны первые 40 из 43. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента3

Запчасти к инструменту2

  • 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная
  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
