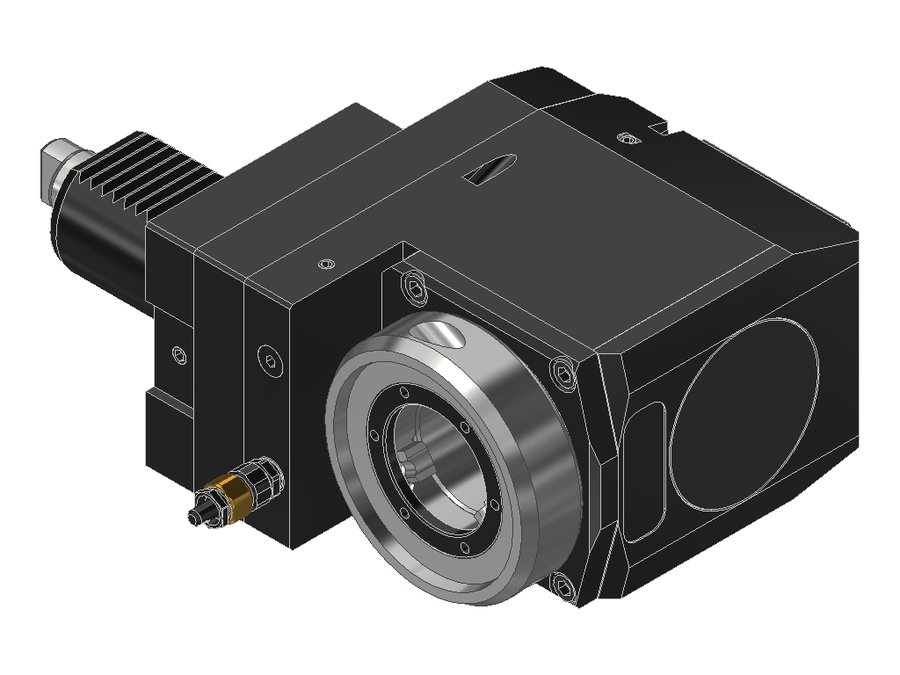

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40VX41809LIKD#01, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.40VX41809LIKD#01

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40VX41809LIKD#01, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина90 мм
Вылет LPR128 мм
Масса7,279 кг
Высота76 мм
Общая длина200 мм
Ширина143,5 мм
Заказной номер EWS239998
Радиальная высота38 мм
Радиальная ширина105,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина25 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.40VX4SQT10LX10040VDI40 shaft rotated 30°EWS Varia VX4100138199
80.40VX4SQT15L#0140VDI40 shaft rotated 30°EWS Varia VX4110,5148,5226,5
80.40VX4SQT15LIKD40VDI40 shaft rotated 30°EWS Varia VX4110,5148,5226,5
80.40VX4SQT15LIKD-CC440VDI40 shaft rotated 30°EWS Varia VX4130168246
80.40VX4VL3LX90#0140VDI40EWS Varia VX490128228
80.40VX4VLHP3LIKD40VDI40EWS Varia VX490128213
80.40VX41809LIKD#0140VDI40EWS Varia VX490128200Текущая
80.40VX41809LIKDPIN56#0140VDI40EWS Varia VX490128200
80.40VX41809R#0140VDI40EWS Varia VX490128200
80.40VX41809RIKD#0140VDI40EWS Varia VX490128200
80.40VX41809RIKDI140VDI40EWS Varia VX490128200
80.40VX45482L#0140VDI40EWS Varia VX490128191
Показать ещё · всего в серии 224

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.40VX41809LIKD#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
