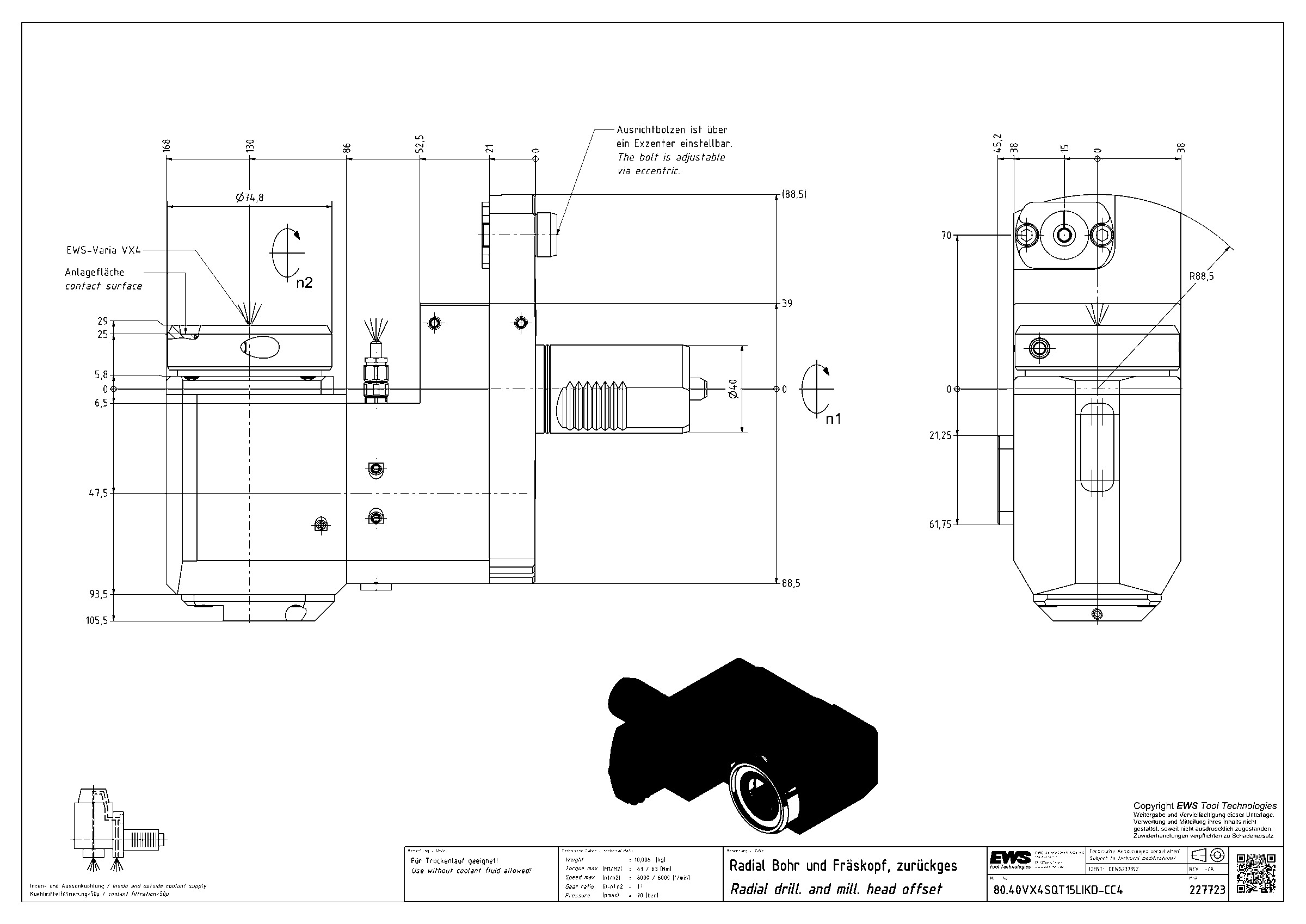

EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.40VX4SQT15LIKD-CC4

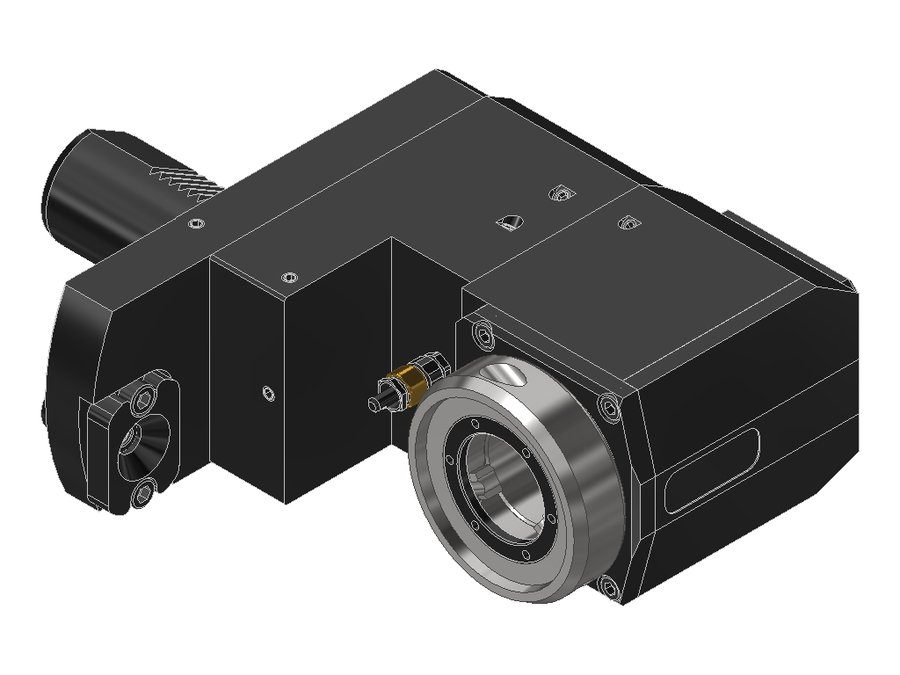

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40VX4SQT15LIKD-CC4, хвостовик Ø40, EWS - Varia VX4 - адаптер
| Код интерфейса станка | ZYV04000315 |
|---|---|
| Код интерфейса инструмента | EWC00400295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 shaft rotated 30° |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 130 мм |
| Вылет LPR | 168 мм |
| Масса | 10,006 кг |
| Высота | 76 мм |
| Общая длина | 246 мм |
| Ширина | 145,27 мм |
| Заказной номер EWS | 227723 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 105,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 25 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.40VX4LCTXRLIKDI1 | 40 | VDI40 | EWS Varia VX4 | 120 | 158 | 233 | |
| 80.40VX4LDCTXRLIKD | 40 | VDI40 | EWS Varia VX4 | 120 | 158 | 233 | |
| 80.40VX4SQT10LIKDX100#01 | 40 | VDI40 shaft rotated 30° | EWS Varia VX4 | 100 | 138 | 199 | |
| 80.40VX4SQT10LX100 | 40 | VDI40 shaft rotated 30° | EWS Varia VX4 | 100 | 138 | 199 | |
| 80.40VX4SQT15L#01 | 40 | VDI40 shaft rotated 30° | EWS Varia VX4 | 110,5 | 148,5 | 226,5 | |
| 80.40VX4SQT15LIKD | 40 | VDI40 shaft rotated 30° | EWS Varia VX4 | 110,5 | 148,5 | 226,5 | |
| 80.40VX4SQT15LIKD-CC4 | 40 | VDI40 shaft rotated 30° | EWS Varia VX4 | 130 | 168 | 246 | Текущая |
| 80.40VX4VL3LX90#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 228 | |
| 80.40VX4VLHP3LIKD | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 213 | |
| 80.40VX41809LIKD#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 200 | |
| 80.40VX41809LIKDPIN56#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 200 | |
| 80.40VX41809R#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 200 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.40VX4SQT15LIKD-CC4.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
