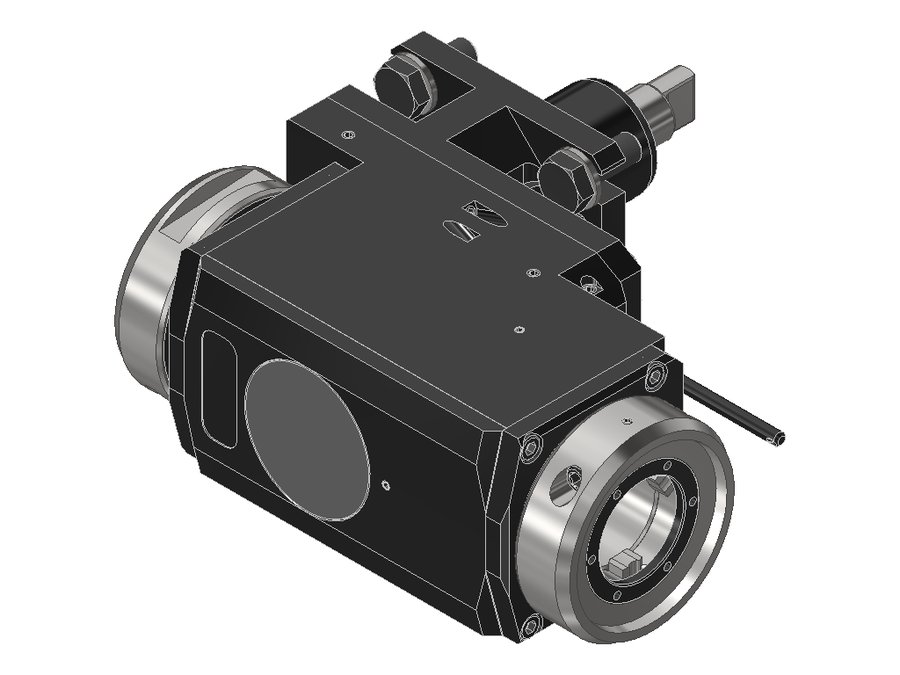

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40VX4DMT12IKD, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.40VX4DMT12IKD

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40VX4DMT12IKD, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB054A4015
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуBMT40 Muratec
Присоединение инструментаEWS Varia VX4
Функциональная длина100 мм
Вылет LPR138 мм
Масса9,597 кг
Высота76 мм
Общая длина209,5 мм
Заказной номер EWS228299
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина152,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.40VX4DMT12IKD40BMT40 MuratecEWS Varia VX4100138209,5Текущая
80.40VX4MT12IKD40BMT40 MuratecEWS Varia VX4100138209,5
80.45VX3D1809PFIKDX7045BMT45EWS Varia VX370103187
80.45VX3D1809PFIKDX8545BMT45EWS Varia VX385118202
80.45VX3D1809PFX7045BMT45EWS Varia VX370103187
80.45VX3D1809PFX8545BMT45EWS Varia VX385118202
80.45VX3DTC600FIKDX8545BMT45EWS Varia VX385118190
80.45VX3DTC600FX8545BMT45EWS Varia VX385118190
80.45VX3TC600FIKDX8545BMT45EWS Varia VX385118190
80.45VX3TC600FX8545BMT45EWS Varia VX385118190
80.45VX31809PFIKDX7045BMT45EWS Varia VX370103187
80.45VX31809PFIKDX8545BMT45EWS Varia VX385118202
Показать ещё · всего в серии 106

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 80.40VX4DMT12IKD.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
