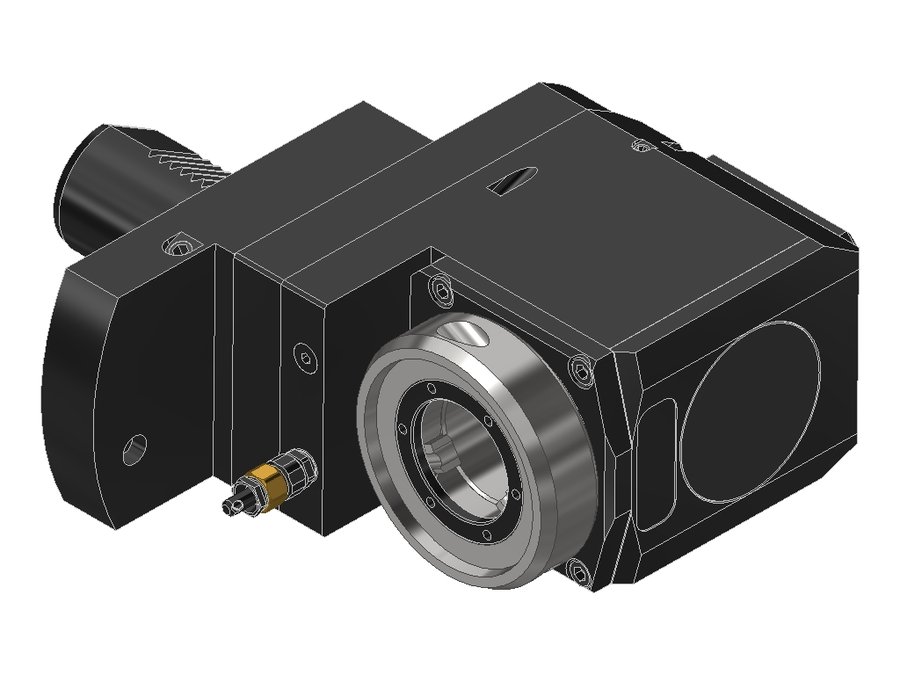

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40VX4SQT10LIKDX100#01, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.40VX4SQT10LIKDX100#01

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.40VX4SQT10LIKDX100#01, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000315
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментаEWS Varia VX4
Функциональная длина100 мм
Вылет LPR138 мм
Масса8,218 кг
Высота76 мм
Общая длина199 мм
Ширина143,5 мм
Заказной номер EWS224811
Радиальная высота38 мм
Радиальная ширина105,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина25 мм

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение снижено до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

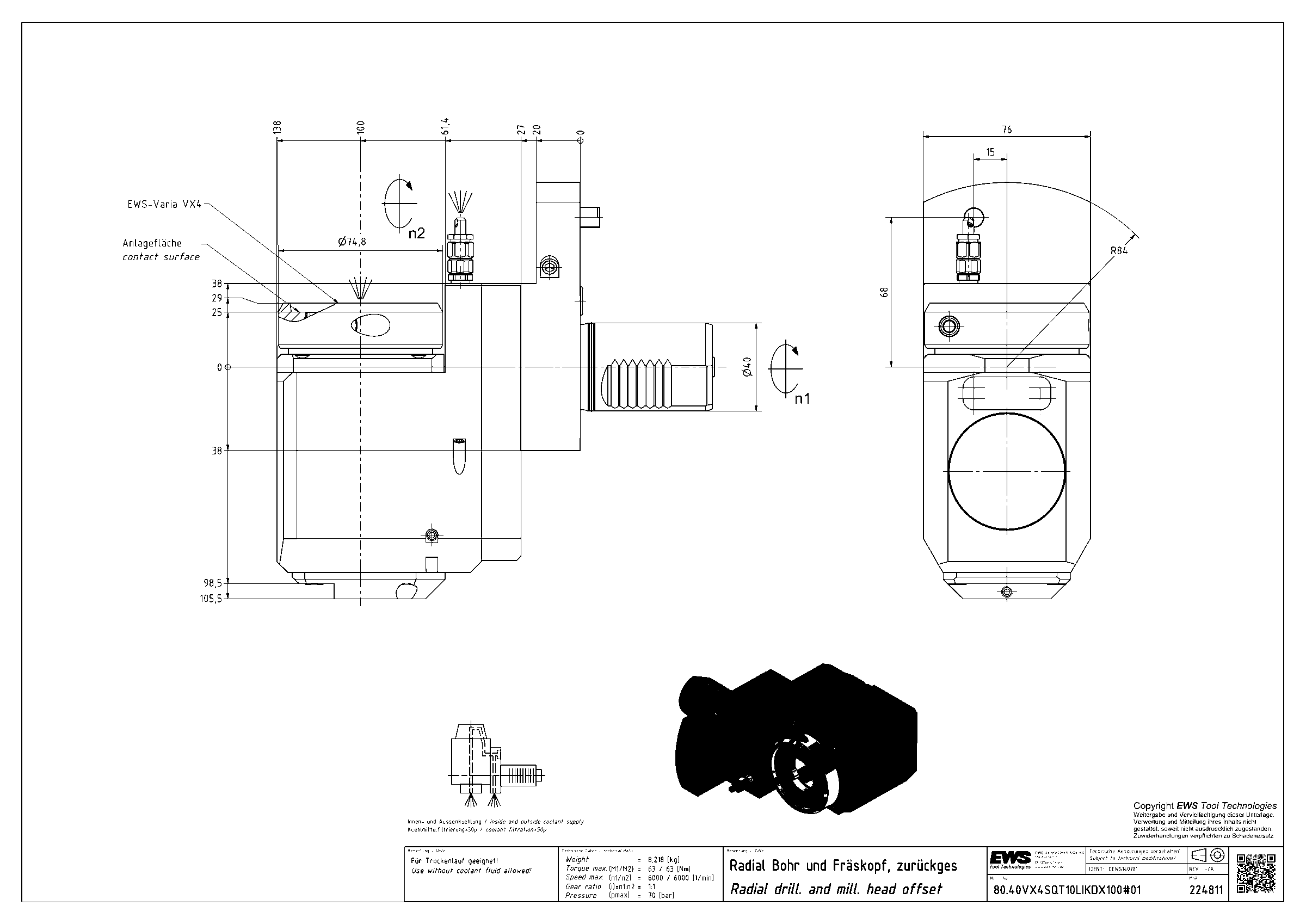

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.40VX4HAASSL40LIKD#0140VDI40EWS Varia VX490128245,55
80.40VX4KRG250RLIKDWX110#0140VDI40EWS Varia VX4110,05148,05227,05
80.40VX4LB15LIKD#0140VDI40EWS Varia VX490128221
80.40VX4LCTXRLIKD#0140VDI40EWS Varia VX4120158233
80.40VX4LCTXRLIKDI140VDI40EWS Varia VX4120158233
80.40VX4LDCTXRLIKD40VDI40EWS Varia VX4120158233
80.40VX4SQT10LIKDX100#0140VDI40 shaft rotated 30°EWS Varia VX4100138199Текущая
80.40VX4SQT10LX10040VDI40 shaft rotated 30°EWS Varia VX4100138199
80.40VX4SQT15L#0140VDI40 shaft rotated 30°EWS Varia VX4110,5148,5226,5
80.40VX4SQT15LIKD40VDI40 shaft rotated 30°EWS Varia VX4110,5148,5226,5
80.40VX4SQT15LIKD-CC440VDI40 shaft rotated 30°EWS Varia VX4130168246
80.40VX4VL3LX90#0140VDI40EWS Varia VX490128228
Показать ещё · всего в серии 224
