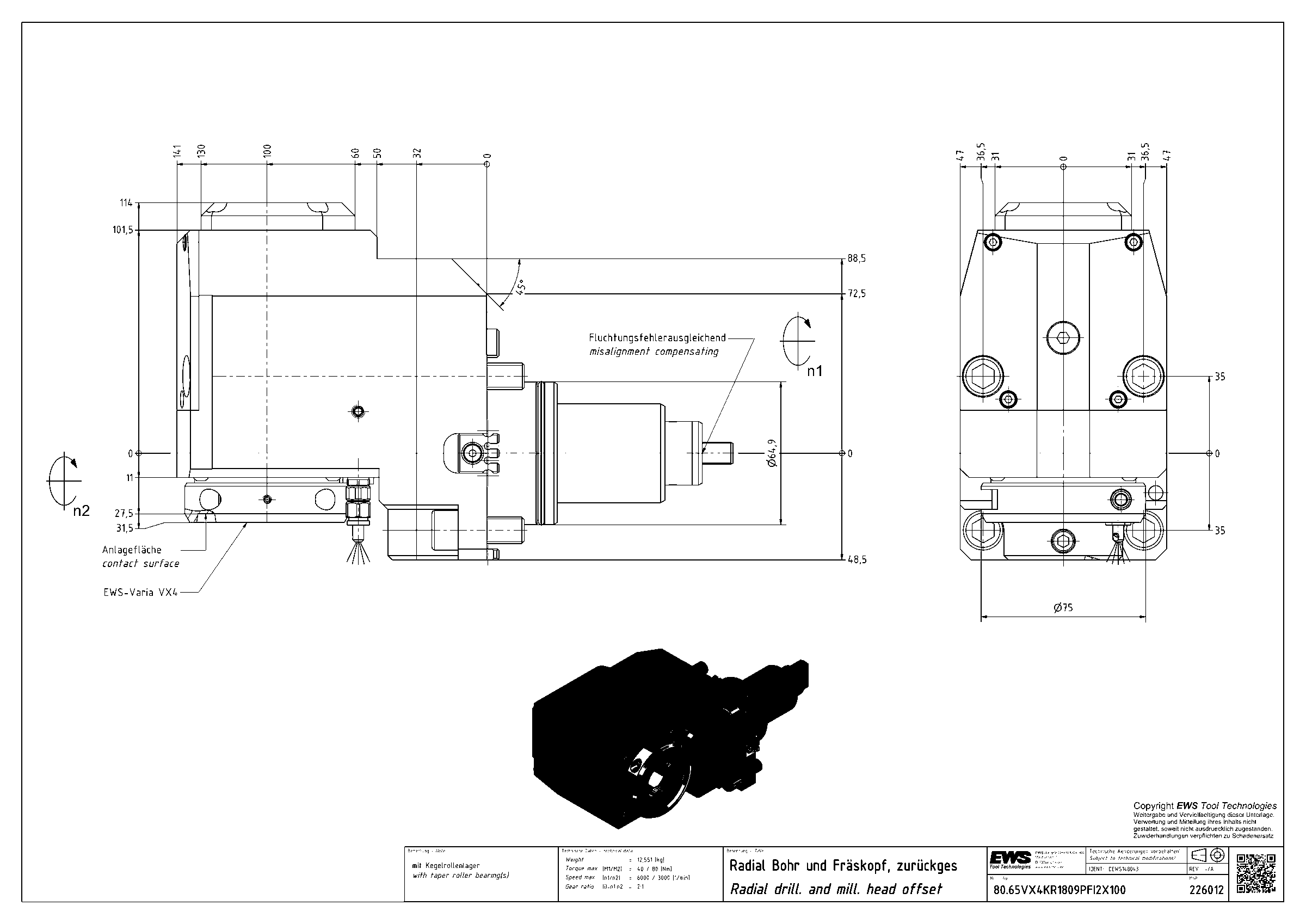

EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.65VX4KR1809PFI2X100

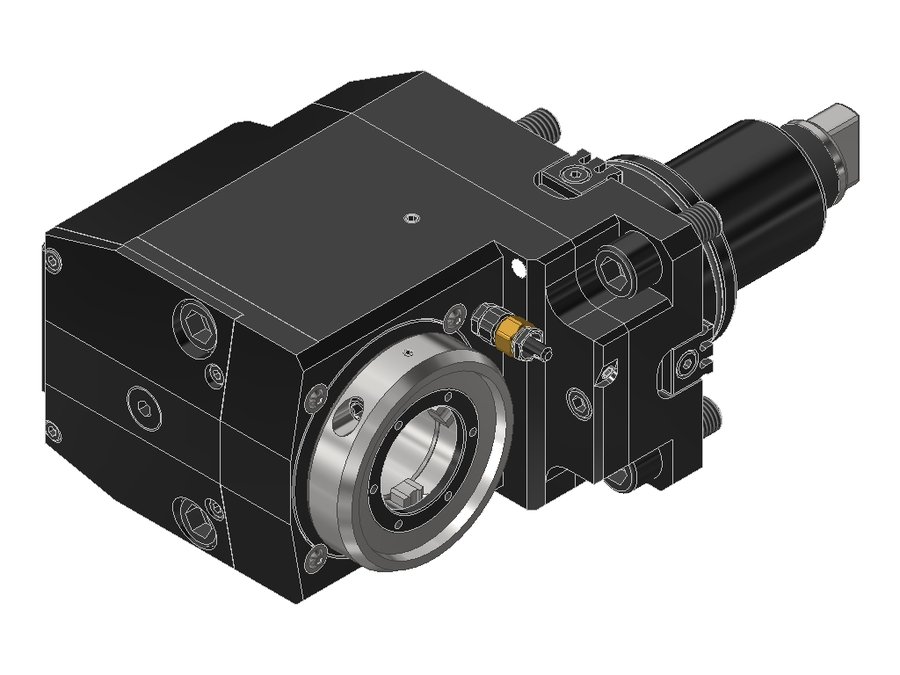

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.65VX4KR1809PFI2X100, хвостовик Ø65, EWS - Varia VX4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | EWC00400295 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | правое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 100 мм |
| Вылет LPR | 141 мм |
| Масса | 12,551 кг |
| Высота | 94 мм |
| Общая длина | 253 мм |
| Ширина | 162,5 мм |
| Заказной номер EWS | 226012 |
| Радиальная высота | 47 мм |
| Радиальная ширина | 114 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 40 Н·м |
| Функциональная ширина | 27,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.55VX31809PFIKDX85 | 55 | BMT55 | EWS Varia VX3 | 85 | 121 | 225 | |
| 80.60V5DNLIKDI1 | 60 | BMT60 DMG Mori | EWS Varia V5 | 97 | 143 | 234 | |
| 80.60V5NL#01 | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 136 | 227 | |
| 80.60V5NLIKD | 60 | BMT60 DMG Mori | EWS Varia V5 | 90 | 136 | 227 | |
| 80.60VX4EX508BMTIKD | 60 | BMT60A Takisawa-Taiwan | EWS Varia VX4 | 90 | 128 | 203 | |
| 80.65VX4D1809PFIKDX100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.65VX4KR1809PFI2X100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | Текущая |
| 80.65VX4KR1809PFIKDI2X100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.65VX4VL6F | 65 | BMT65 | EWS Varia VX4 | 130 | 171 | 281 | |
| 80.65VX4VL6F-CC4 | 65 | BMT65 | EWS Varia VX4 | 130 | 171 | 281 | |
| 80.65VX4VL6FIKD | 65 | BMT65 | EWS Varia VX4 | 130 | 171 | 281 | |
| 80.65VX4VL6FIKD-CC4 | 65 | BMT65 | EWS Varia VX4 | 130 | 171 | 281 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.65VX4KR1809PFI2X100.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
