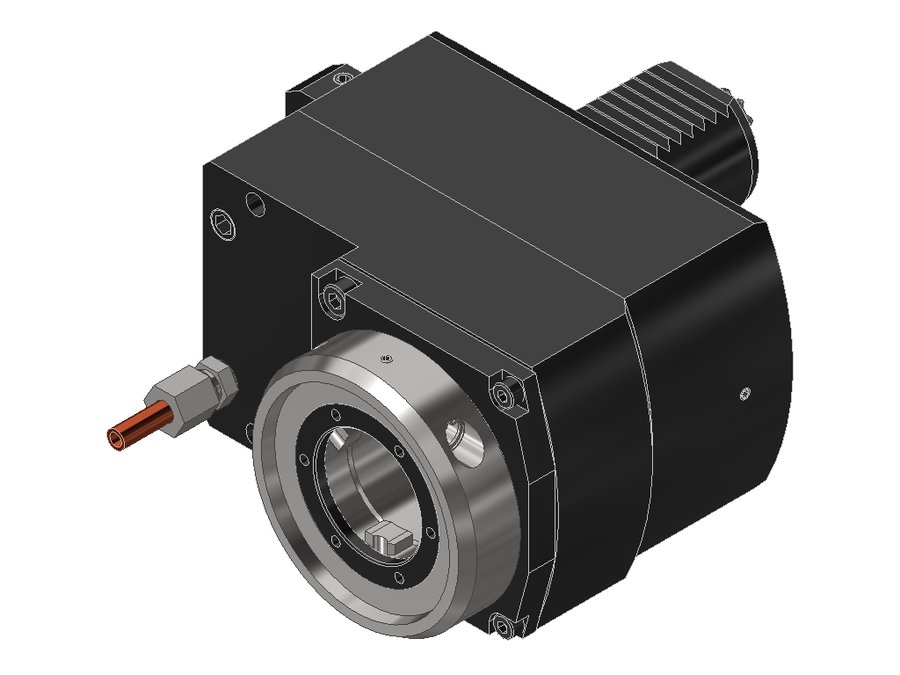

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX45482R, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.40VX45482R

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX45482R, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
ПриводDIN 5482
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина111 мм
Вылет LPR115 мм
Масса6,526 кг
Высота78 мм
Общая длина178 мм
Ширина127 мм
Заказной номер EWS180324
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.40VX4SQT10RIKI140VDI40 shaft rotated 30°EWS Varia VX4111115176
50.40VX4SQT15R40VDI40 shaft rotated 30°EWS Varia VX48488166
50.40VX4SQT15RIKD40VDI40 shaft rotated 30°EWS Varia VX48387165
50.40VX4VL3LI140VDI40EWS Varia VX4111115215
50.40VX4VL3LIKI140VDI40EWS Varia VX4111115215
50.40VX41809RLIKI140VDI40EWS Varia VX4111115187
50.40VX45482R40VDI40EWS Varia VX4111115178Текущая
50.40VX45482RI140VDI40EWS Varia VX4111115178
50.50C5MP630RIK50VDI50 shaft rotated 30°PSC 50115119204
50.50C5SQT28R50VDI50 shaft rotated 30°PSC 50125129214
50.50C5SQT28RIK50VDI50 shaft rotated 30°PSC 50125129214
50.50KM50MP630R50VDI50 shaft rotated 30°KM 50139,5139,5224,5
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.40VX45482R.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
