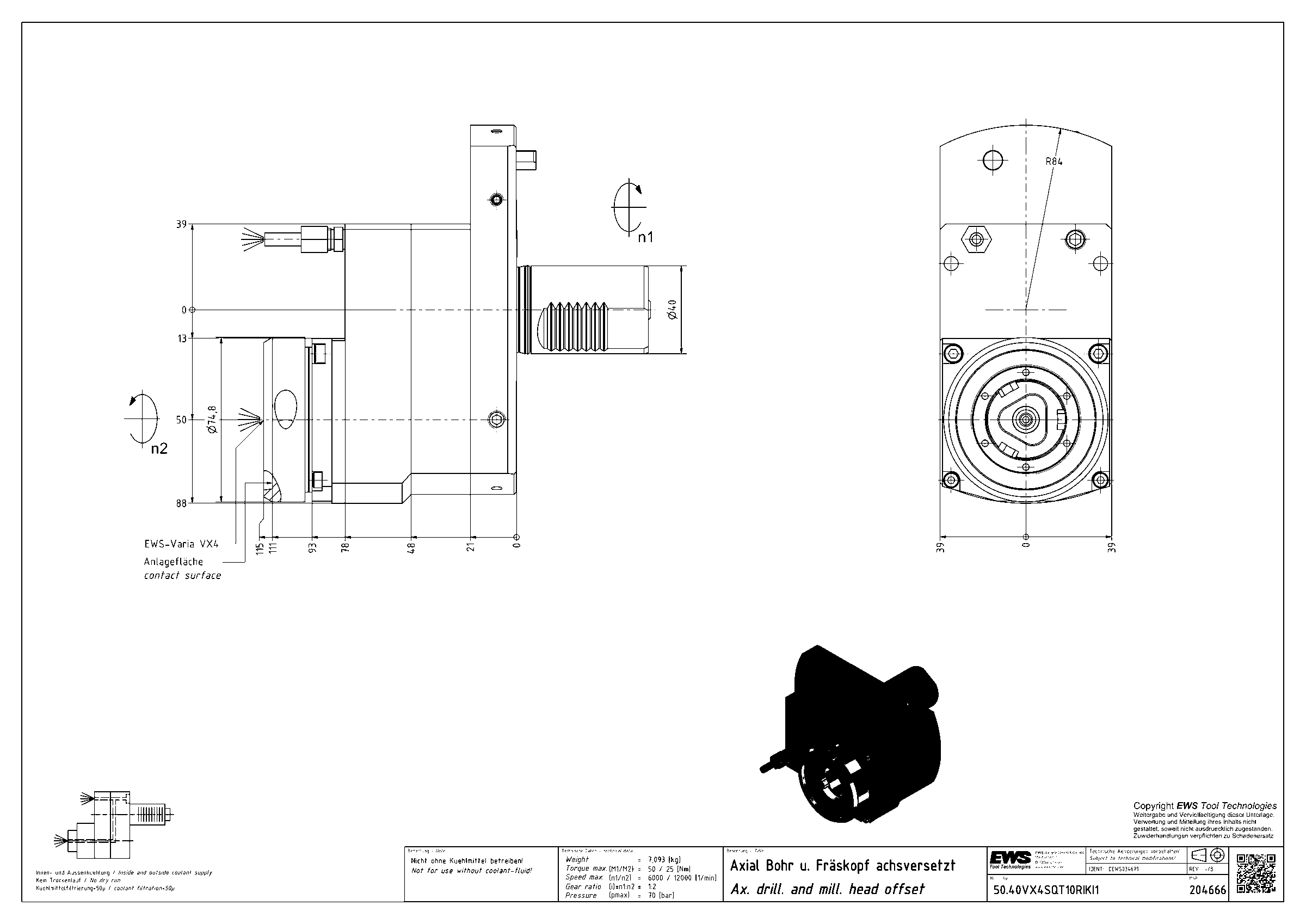

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4SQT10RIKI1, хвостовик Ø40, система EWS Varia VX4
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.40VX4SQT10RIKI1

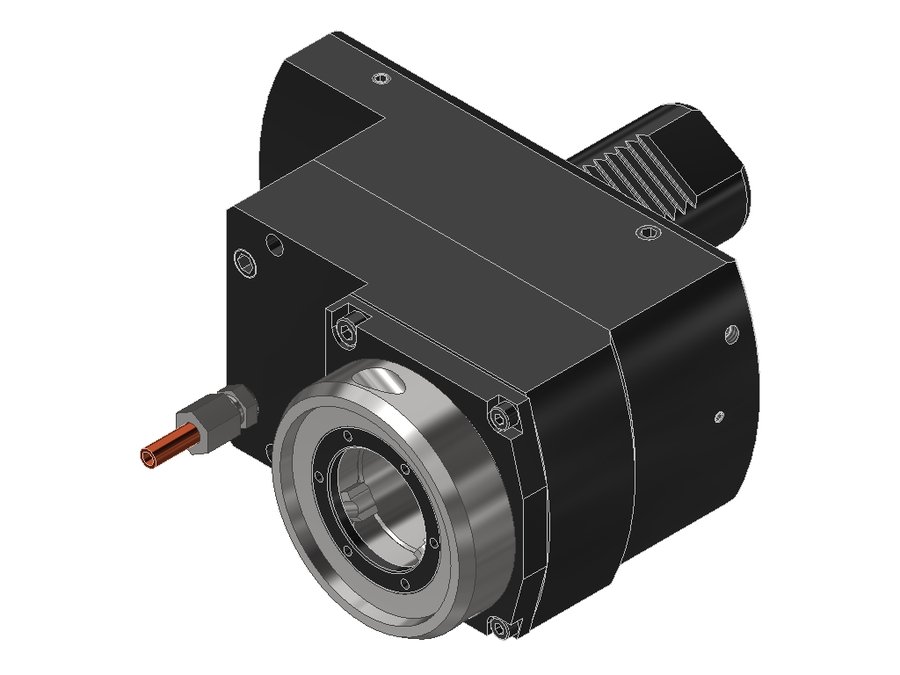

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4SQT10RIKI1, хвостовик Ø40, система EWS Varia VX4

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000315
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40, хвостовик повёрнут на 30°
Присоединение инструментаEWS Varia VX4
Функциональная длина111 мм
Вылет LPR115 мм
Масса7,093 кг
Высота78 мм
Общая длина176 мм
Ширина127 мм
Заказной номер EWS204666
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм
