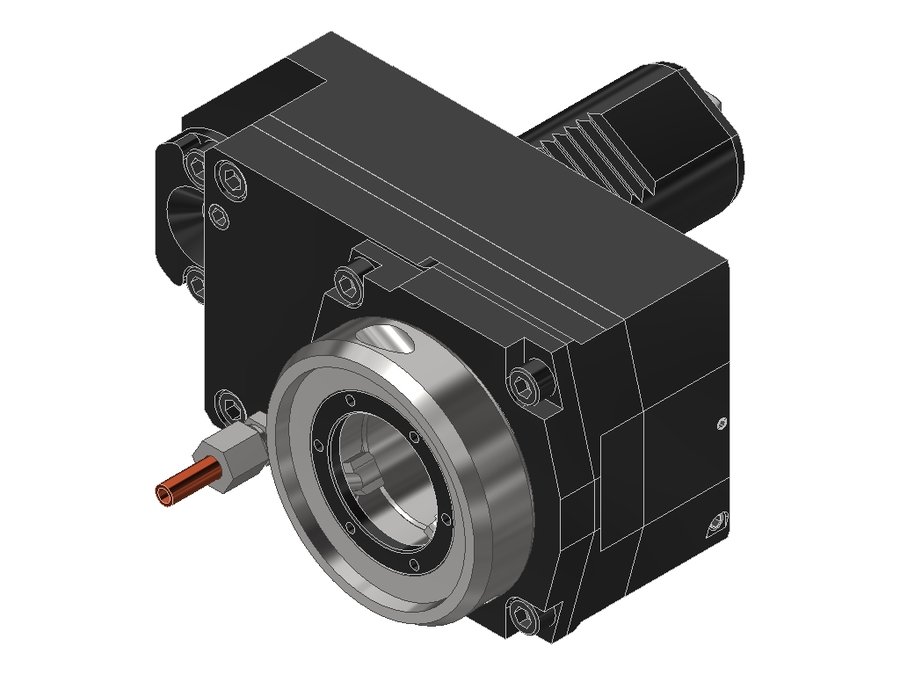

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4SQT15RIKD, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.40VX4SQT15RIKD

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4SQT15RIKD, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV04000315
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментаEWS Varia VX4
Функциональная длина83 мм
Вылет LPR87 мм
Масса5,543 кг
Высота85 мм
Общая длина165 мм
Ширина131,5 мм
Заказной номер EWS220458
Радиальная высота42,5 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.40VX4MP620RIKI140VDI40EWS Varia VX4111115193
50.40VX4MT20R40VDI40EWS Varia VX4111115187
50.40VX4SQT10R40VDI40 shaft rotated 30°EWS Varia VX48892153
50.40VX4SQT10RIK40VDI40 shaft rotated 30°EWS Varia VX4111115176
50.40VX4SQT10RIKI140VDI40 shaft rotated 30°EWS Varia VX4111115176
50.40VX4SQT15R40VDI40 shaft rotated 30°EWS Varia VX48488166
50.40VX4SQT15RIKD40VDI40 shaft rotated 30°EWS Varia VX48387165Текущая
50.40VX4VL3LI140VDI40EWS Varia VX4111115215
50.40VX4VL3LIKI140VDI40EWS Varia VX4111115215
50.40VX41809RLIKI140VDI40EWS Varia VX4111115187
50.40VX45482R40VDI40EWS Varia VX4111115178
50.40VX45482RI140VDI40EWS Varia VX4111115178
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.40VX4SQT15RIKD.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
