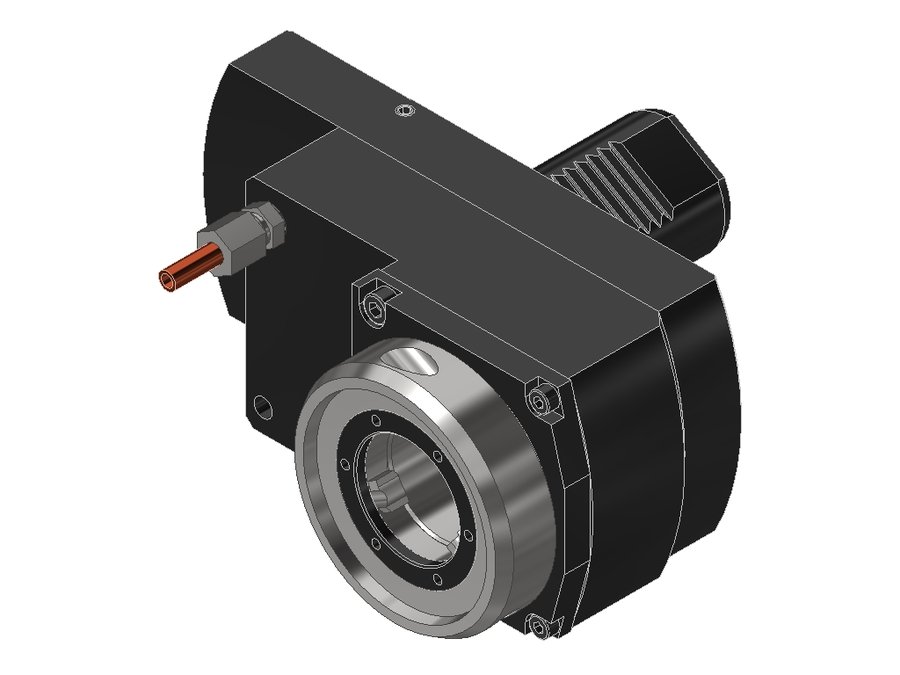

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4SQT10R, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.40VX4SQT10R

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.40VX4SQT10R, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт
Код интерфейса станкаZYV04000315
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментаEWS Varia VX4
Функциональная длина88 мм
Вылет LPR92 мм
Масса5,169 кг
Высота76 мм
Общая длина153 мм
Ширина127 мм
Заказной номер EWS159895
Радиальная высота38 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.40VX4MP620L40VDI40EWS Varia VX48387165
50.40VX4MP620R40VDI40EWS Varia VX496100178
50.40VX4MP620RI140VDI40EWS Varia VX4111115193
50.40VX4MP620RIK40VDI40EWS Varia VX4111115193
50.40VX4MP620RIKI140VDI40EWS Varia VX4111115193
50.40VX4MT20R40VDI40EWS Varia VX4111115187
50.40VX4SQT10R40VDI40 shaft rotated 30°EWS Varia VX48892153Текущая
50.40VX4SQT10RIK40VDI40 shaft rotated 30°EWS Varia VX4111115176
50.40VX4SQT10RIKI140VDI40 shaft rotated 30°EWS Varia VX4111115176
50.40VX4SQT15R40VDI40 shaft rotated 30°EWS Varia VX48488166
50.40VX4SQT15RIKD40VDI40 shaft rotated 30°EWS Varia VX48387165
50.40VX4VL3LI140VDI40EWS Varia VX4111115215
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.40VX4SQT10R.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
