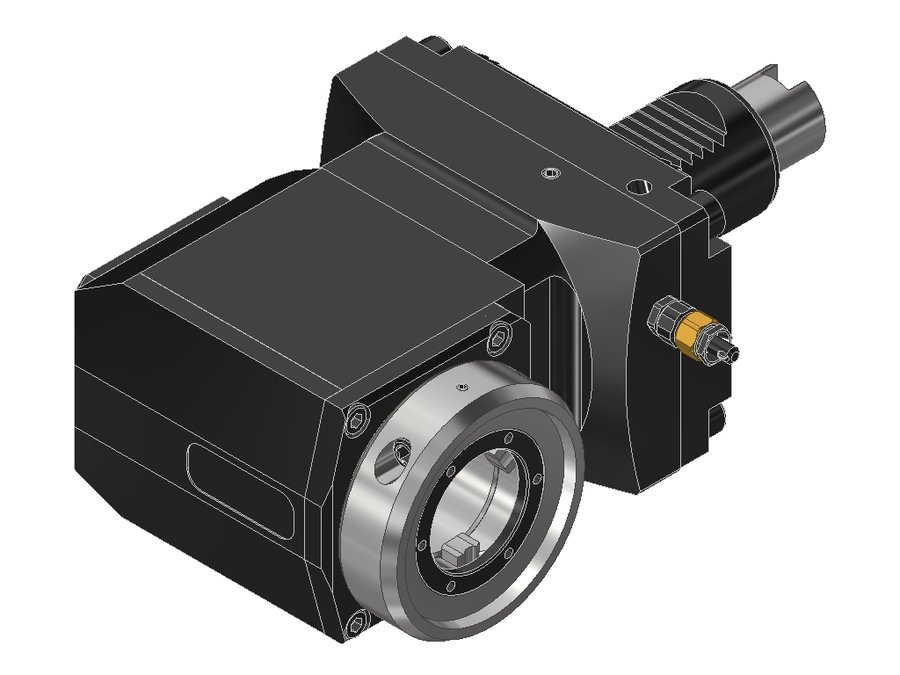

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4G250RLIKDWX110#01, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX4G250RLIKDWX110#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4G250RLIKDWX110#01, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводGroove driver
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина110 мм
Вылет LPR148 мм
Масса8,34 кг
Высота76 мм
Общая длина227 мм
Ширина136 мм
Заказной номер EWS228379
Радиальная высота38 мм
Радиальная ширина59,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина72,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4E365RLX10040VDI40EWS Varia VX4100138213
60.40VX4E365RLX12040VDI40EWS Varia VX4120158233
60.40VX4G250RLIKDI1V40VDI40EWS Varia VX490128207
60.40VX4G250RLIKDI2W#0140VDI40EWS Varia VX490128207
60.40VX4G250RLIKDV40VDI40EWS Varia VX490128207
60.40VX4G250RLIKDW#0140VDI40EWS Varia VX490128207
60.40VX4G250RLIKDWX110#0140VDI40EWS Varia VX4110148227Текущая
60.40VX4G300RLIKDV40VDI40EWS Varia VX490128202,5
60.40VX4G400RLIKDV40VDI40EWS Varia VX4———
60.40VX4HAASSL20L#0140VDI40EWS Varia VX465103207,85
60.40VX4HAASSL20LI1#0140VDI40EWS Varia VX465103207,85
60.40VX4HAASSL20LIKD40VDI40EWS Varia VX465103207,85
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.40VX4G250RLIKDWX110#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
