EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX4G400RLIKDV

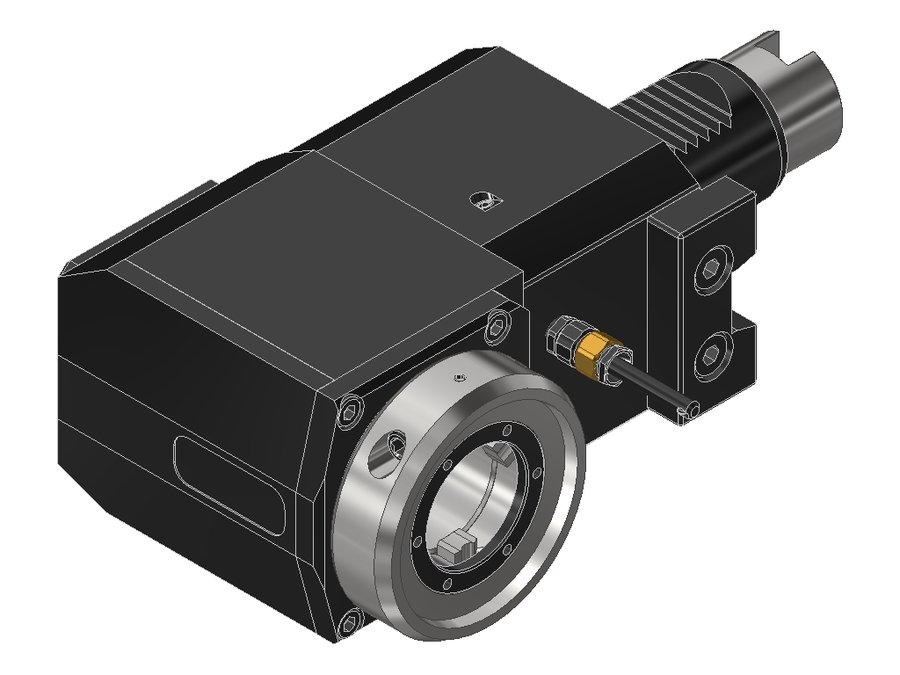

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4G400RLIKDV, хвостовик Ø40, EWS - Varia VX4 - адаптер
| Система фиксации в гнезде | V-плита |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | EWC00400295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | Groove driver |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | EWS Varia VX4 |
| Масса | 7,567 кг |
| Заказной номер EWS | 230509 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 63 Н·м |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40VX4G250RLIKDI1V | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 207 | |
| 60.40VX4G250RLIKDI2W#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 207 | |
| 60.40VX4G250RLIKDV | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 207 | |
| 60.40VX4G250RLIKDW#01 | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 207 | |
| 60.40VX4G250RLIKDWX110#01 | 40 | VDI40 | EWS Varia VX4 | 110 | 148 | 227 | |
| 60.40VX4G300RLIKDV | 40 | VDI40 | EWS Varia VX4 | 90 | 128 | 202,5 | |
| 60.40VX4G400RLIKDV | 40 | VDI40 | EWS Varia VX4 | — | — | — | Текущая |
| 60.40VX4HAASSL20L#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 207,85 | |
| 60.40VX4HAASSL20LI1#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 207,85 | |
| 60.40VX4HAASSL20LIKD | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 207,85 | |
| 60.40VX4HAASSL40HL#01 | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 233,25 | |
| 60.40VX4HAASSL40HLIKD | 40 | VDI40 | EWS Varia VX4 | 65 | 103 | 233,25 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.40VX4G400RLIKDV.
Принадлежности и оснастка для настройки инструмента4
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
