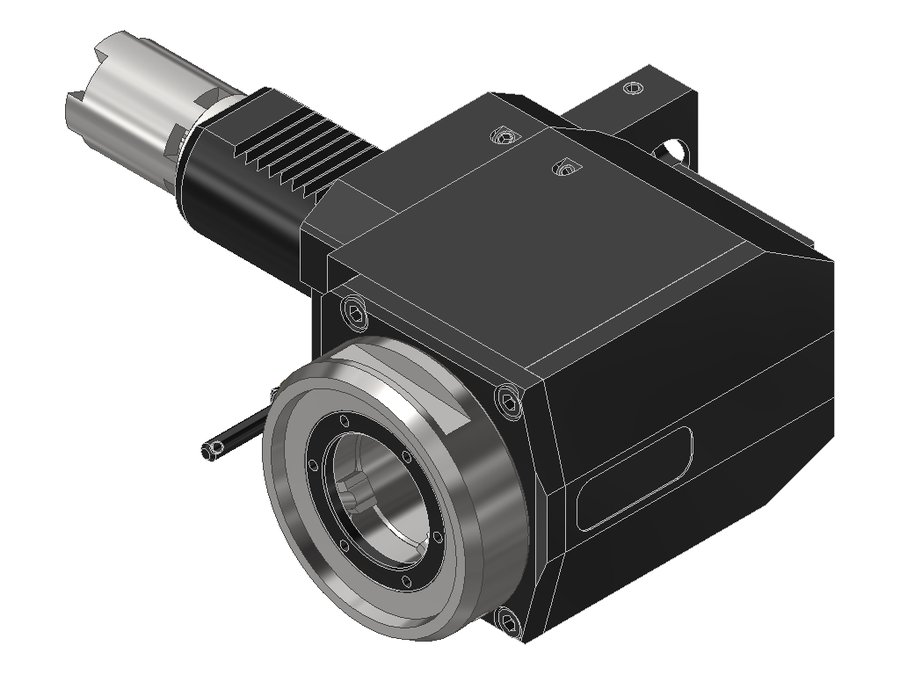

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4HAASSL20LI1#01, хвостовик Ø40, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40VX4HAASSL20LI1#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.40VX4HAASSL20LI1#01, хвостовик Ø40, EWS - Varia VX4 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VX4
Функциональная длина65 мм
Вылет LPR103 мм
Масса5,695 кг
Высота76 мм
Общая длина207,85 мм
Ширина134,5 мм
Заказной номер EWS235063
Радиальная высота38 мм
Радиальная ширина52,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина78 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40VX4G250RLIKDV40VDI40EWS Varia VX490128207
60.40VX4G250RLIKDW#0140VDI40EWS Varia VX490128207
60.40VX4G250RLIKDWX110#0140VDI40EWS Varia VX4110148227
60.40VX4G300RLIKDV40VDI40EWS Varia VX490128202,5
60.40VX4G400RLIKDV40VDI40EWS Varia VX4———
60.40VX4HAASSL20L#0140VDI40EWS Varia VX465103207,85
60.40VX4HAASSL20LI1#0140VDI40EWS Varia VX465103207,85Текущая
60.40VX4HAASSL20LIKD40VDI40EWS Varia VX465103207,85
60.40VX4HAASSL40HL#0140VDI40EWS Varia VX465103233,25
60.40VX4HAASSL40HLIKD40VDI40EWS Varia VX465103233,25
60.40VX4HAASSL40L#0140VDI40EWS Varia VX465103220,55
60.40VX4HAASSL40LI1#0140VDI40EWS Varia VX465103220,55
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.40VX4HAASSL20LI1#01.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
