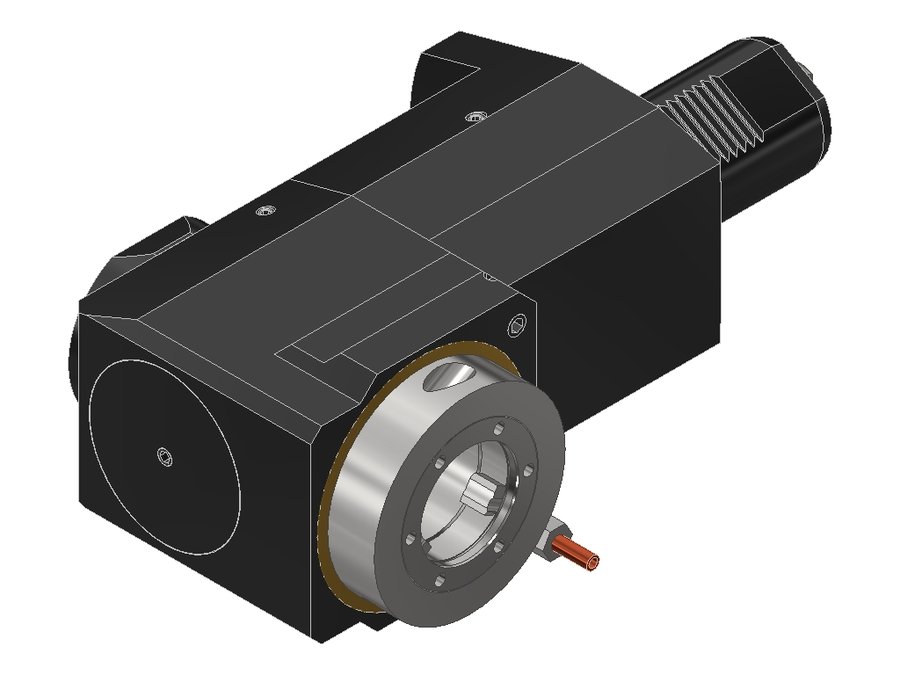

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5SQT28R, хвостовик Ø50, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V5SQT28R

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5SQT28R, хвостовик Ø50, EWS - Varia V5- адаптер

Система фиксации в гнездештифт
Код интерфейса станкаZYV05000315
Код интерфейса инструментаEWC00500195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50 shaft rotated 30°
Присоединение инструментаEWS Varia V5
Функциональная длина160 мм
Вылет LPR212 мм
Масса14,314 кг
Высота104 мм
Общая длина297 мм
Ширина150 мм
Заказной номер EWS128659
Радиальная высота52 мм
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина90 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.50V5L5480RLIKDX12550VDI50EWS Varia V5125177270
60.50V5L5480RLX12550VDI50EWS Varia V5125177270
60.50V5LB35L50VDI50EWS Varia V575127232
60.50V5LB35LIKD50VDI50EWS Varia V575127232
60.50V5MP630R50VDI50 shaft rotated 30°EWS Varia V5175227312
60.50V5MP630RIKD50VDI50 shaft rotated 30°EWS Varia V5175227312
60.50V5SQT28R50VDI50 shaft rotated 30°EWS Varia V5160212297Текущая
60.50V5SQT28RI150VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5SQT28RIKD50VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5SQT28RIKI150VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5TOEMR50VDI50EWS Varia V575127211
60.50V5TOEMRIKD50VDI50EWS Varia V575127211
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.50V5SQT28R.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50, MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
