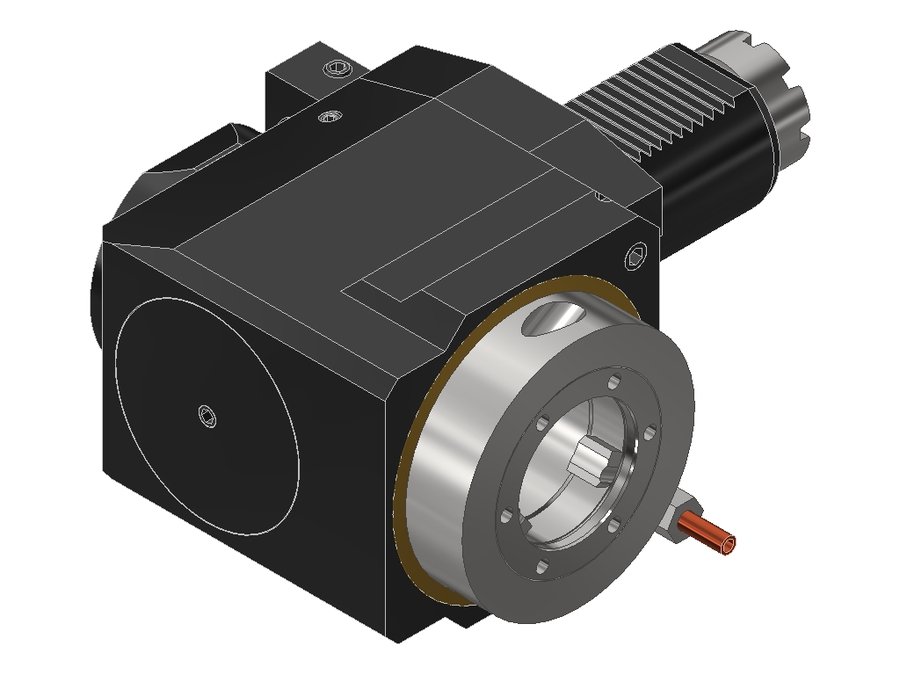

EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V5TOEMR
Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5TOEMR, хвостовик Ø50, EWS - Varia V5- адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 75 мм |
| Вылет LPR | 127 мм |
| Масса | 9,444 кг |
| Высота | 104 мм |
| Общая длина | 211 мм |
| Ширина | 150 мм |
| Заказной номер EWS | 130553 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 60 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 90 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.50V5MP630R | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 175 | 227 | 312 | |
| 60.50V5MP630RIKD | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 175 | 227 | 312 | |
| 60.50V5SQT28R | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 160 | 212 | 297 | |
| 60.50V5SQT28RI1 | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 160 | 212 | 297 | |
| 60.50V5SQT28RIKD | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 160 | 212 | 297 | |
| 60.50V5SQT28RIKI1 | 50 | VDI50 shaft rotated 30° | EWS Varia V5 | 160 | 212 | 297 | |
| 60.50V5TOEMR | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 211 | Текущая |
| 60.50V5TOEMRIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 211 | |
| 60.50V5TOEMRLIKDGLX105 | 50 | VDI50 | EWS Varia V5 | 105 | 157 | 241 | |
| 60.50V5TOEMRLIKDX105 | 50 | VDI50 | EWS Varia V5 | 105 | 157 | 241 | |
| 60.50V5TOEMRLIKDX130 | 50 | VDI50 | EWS Varia V5 | 130 | 182 | 266 | |
| 60.50V5VL5L | 50 | VDI50 | EWS Varia V5 | 80 | 132 | 247,5 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.50V5TOEMR.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
