EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.60V5LB45L

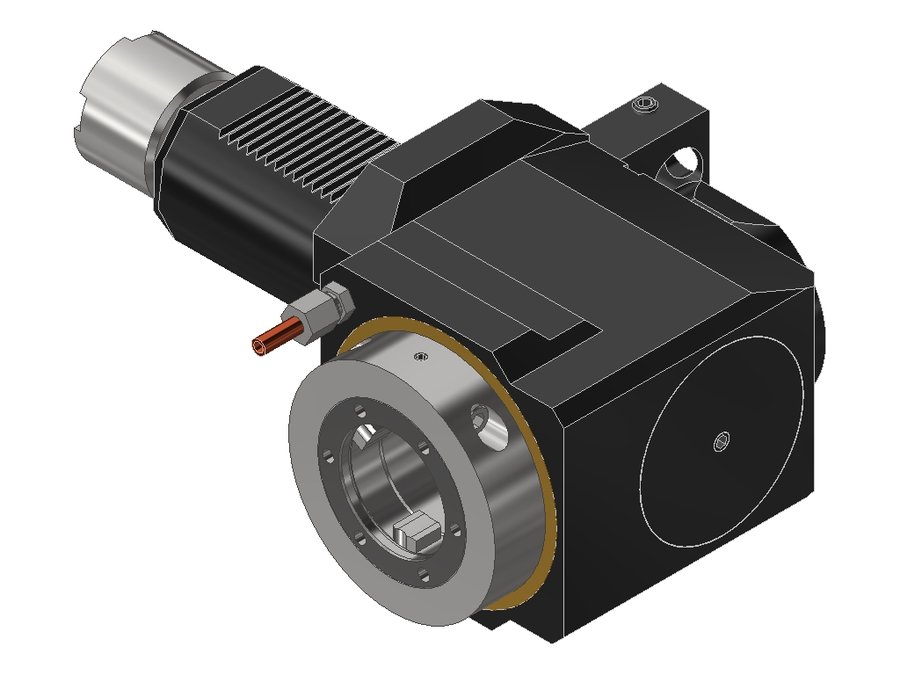

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5LB45L, хвостовик Ø60, EWS - Varia V5- адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV06000115 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | левое |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 76 мм |
| Вылет LPR | 128 мм |
| Масса | 10,847 кг |
| Высота | 104 мм |
| Общая длина | 257 мм |
| Ширина | 150 мм |
| Заказной номер EWS | 151340 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 60 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 3000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 90 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60V5KR5482LI2 | 60 | VDI60 | EWS Varia V5 | 81 | 133,5 | 241,5 | |
| 60.60V5KR5482LIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.60V5KR5482LIKI2 | 60 | VDI60 | EWS Varia V5 | 81 | 133,5 | 241,5 | |
| 60.60V5KR5482R | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.60V5KR5482RIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.60V5LARURLIKDX125 | 60 | VDI60 | EWS Varia V5 | 125 | 177 | 301 | |
| 60.60V5LB45L | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 257 | Текущая |
| 60.60V5LB45LIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 257 | |
| 60.60V5LB45LIKDGL | 60 | VDI60 | EWS Varia V5 | 76 | 120 | 249 | |
| 60.60V5TOEMLIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 228 | |
| 60.60V5TOEMRIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 228 | |
| 60.60V55482L | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.60V5LB45L.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100, UMB100
