Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5KR5482LIKI2, хвостовик Ø60, система EWS Varia V5
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.60V5KR5482LIKI2

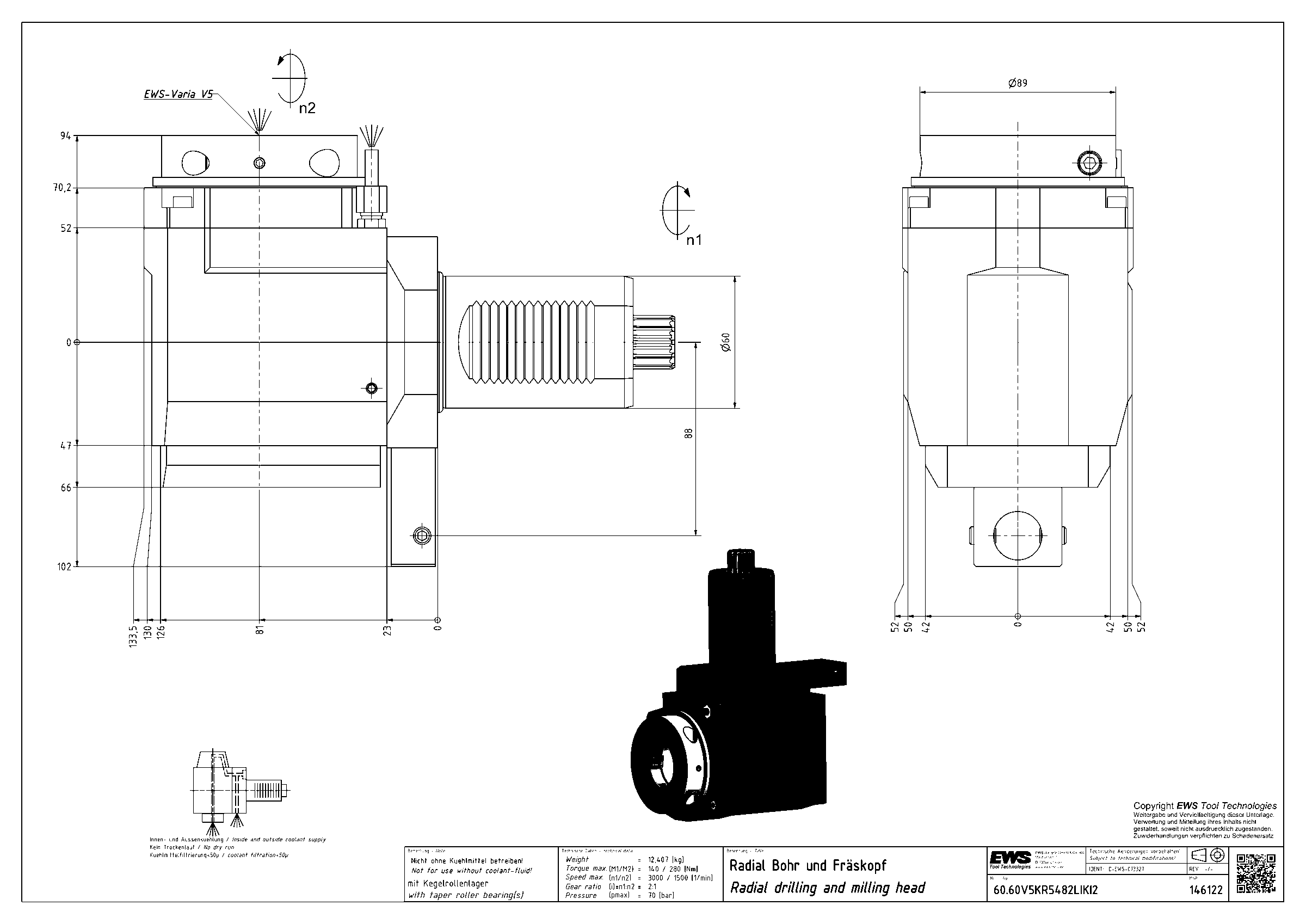

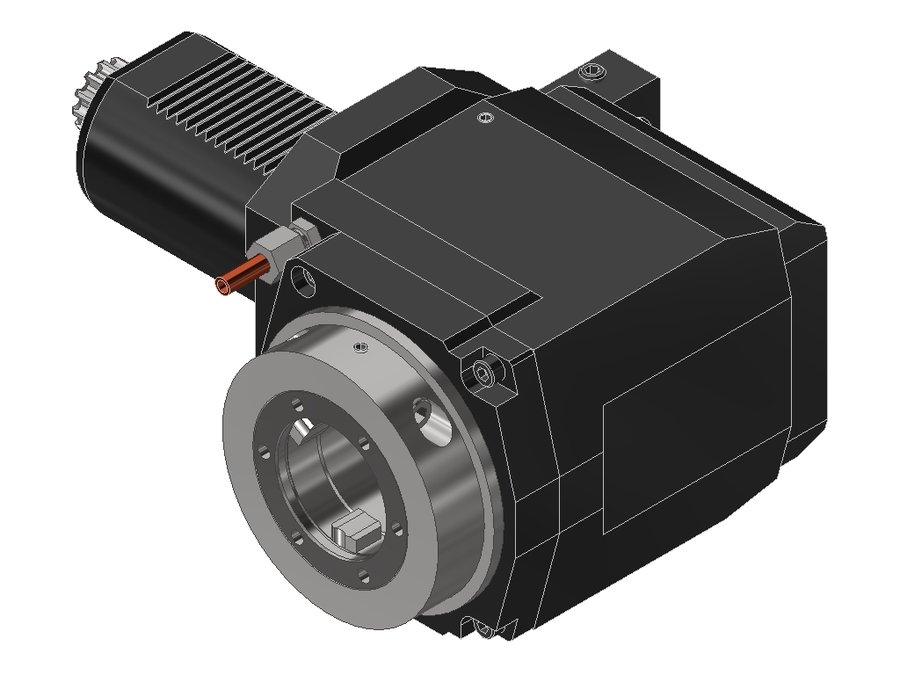

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5KR5482LIKI2, хвостовик Ø60, система EWS Varia V5

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV06000115
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5482
Диаметр хвостовика60 мм
Исполнениелевое
Присоединение к станкуVDI60
Присоединение инструментаEWS Varia V5
Функциональная длина81 мм
Вылет LPR133,5 мм
Масса12,407 кг
Высота105 мм
Общая длина241,5 мм
Ширина160 мм
Заказной номер EWS146122
Радиальная высота52,5 мм
Радиальная ширина66 мм
Передаточное отношение2:1
Макс. частота вращения3000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент140 Н·м
Функциональная ширина94 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.60V5KR5482LIKI2 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
