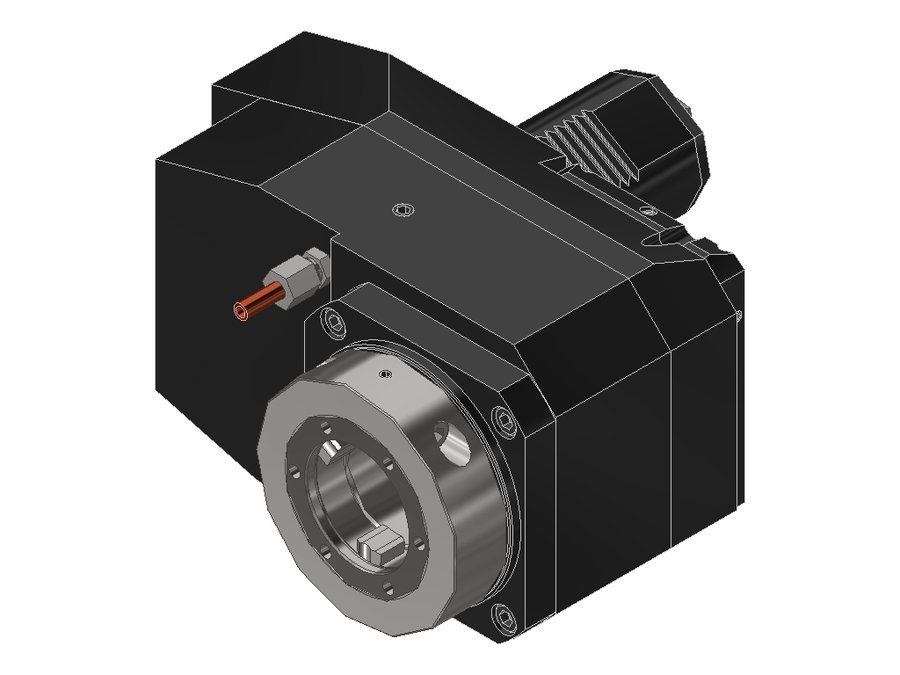

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.50V5SQT28RIKI1, хвостовик Ø50, EWS - Varia V5- адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.50V5SQT28RIKI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.50V5SQT28RIKI1, хвостовик Ø50, EWS - Varia V5- адаптер

Система фиксации в гнездештифт
Код интерфейса станкаZYV05000315
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50 shaft rotated 30°
Присоединение инструментаEWS Varia V5
Функциональная длина132 мм
Вылет LPR132 мм
Масса14,337 кг
Высота112 мм
Общая длина217 мм
Ширина180 мм
Заказной номер EWS145046
Радиальная высота56 мм
Радиальная ширина58 мм
Передаточное отношение1:2
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина75 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.50V5KRSQT28RIKI250VDI50 shaft rotated 30°EWS Varia V5117,5117,5202,5
50.50V5MP630R50VDI50 shaft rotated 30°EWS Varia V5127,5127,5212,5
50.50V5MP630RIK50VDI50 shaft rotated 30°EWS Varia V5127,5127,5212,5
50.50V5SQT28R50VDI50 shaft rotated 30°EWS Varia V5127,5127,5212,5
50.50V5SQT28RIK50VDI50 shaft rotated 30°EWS Varia V5127,5127,5212,5
50.50V5SQT28RIKD50VDI50 shaft rotated 30°EWS Varia V5127,5127,5212,5
50.50V5SQT28RIKI150VDI50 shaft rotated 30°EWS Varia V5132132217Текущая
50.50V5VL5LI150VDI50EWS Varia V5135,5135,5251
50.50V55480RLI150VDI50EWS Varia V5135,5135,5228,5
50.50V55482RI150VDI50EWS Varia V5135,5135,5228,5
50.60C5TOEMLIK60VDI60PSC 50125129229
50.60V5KR5482LI260VDI60EWS Varia V5155155263
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.50V5SQT28RIKI1.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50, MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
