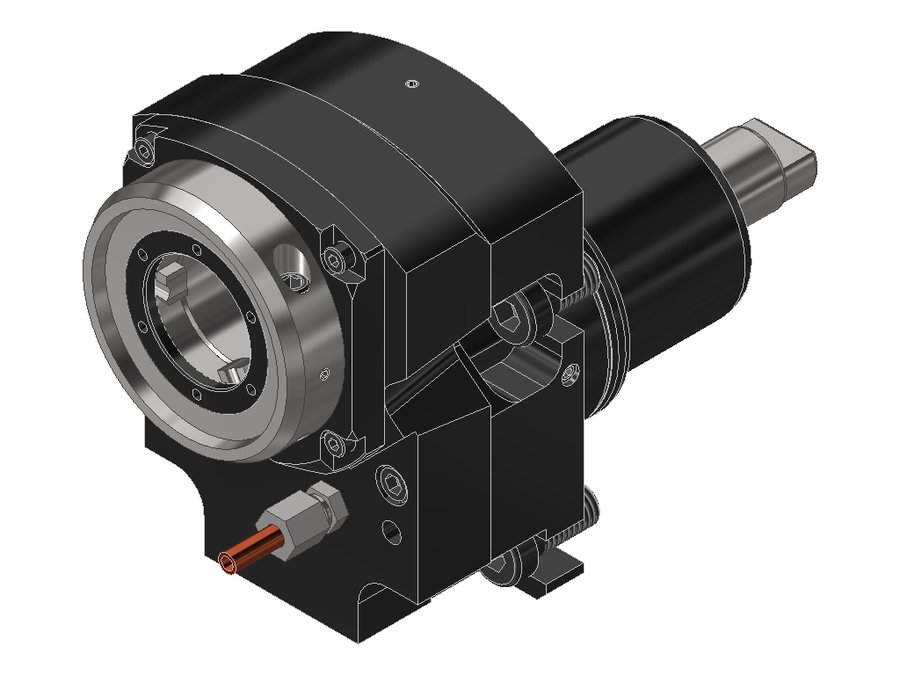

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.65VX4TW20I1, хвостовик Ø65, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.65VX4TW20I1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.65VX4TW20I1, хвостовик Ø65, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB071B6515
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65B
Присоединение инструментаEWS Varia VX4
Функциональная длина86 мм
Вылет LPR90 мм
Масса6,706 кг
Высота94 мм
Общая длина206,5 мм
Ширина136 мм
Заказной номер EWS197088
Радиальная высота47 мм
Радиальная ширина47 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.60V5NL60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLI160BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLIK60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLIKI160BMT60 DMG MoriEWS Varia V5118118209
50.60VX4LB2000BMTGLHSP60BMT60B OkumaEWS Varia VX494,698,6160,6
50.60VX4LB2000BMTIKDGLHSP60BMT60B OkumaEWS Varia VX49498160
50.65VX4TW20I165BMT65BEWS Varia VX48690206,5Текущая
50.65VX4VL6FI165BMT65EWS Varia VX49195205
50.65VX4VL6FIKDI165BMT65EWS Varia VX49195205
50.65VX4VLHP6FI165BMT65EWS Varia VX49195190
50.65VX4VT4FI165BMT65EWS Varia VX49195235
50.65VX4VT4FIKDI165BMT65EWS Varia VX49195235
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.65VX4TW20I1.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
