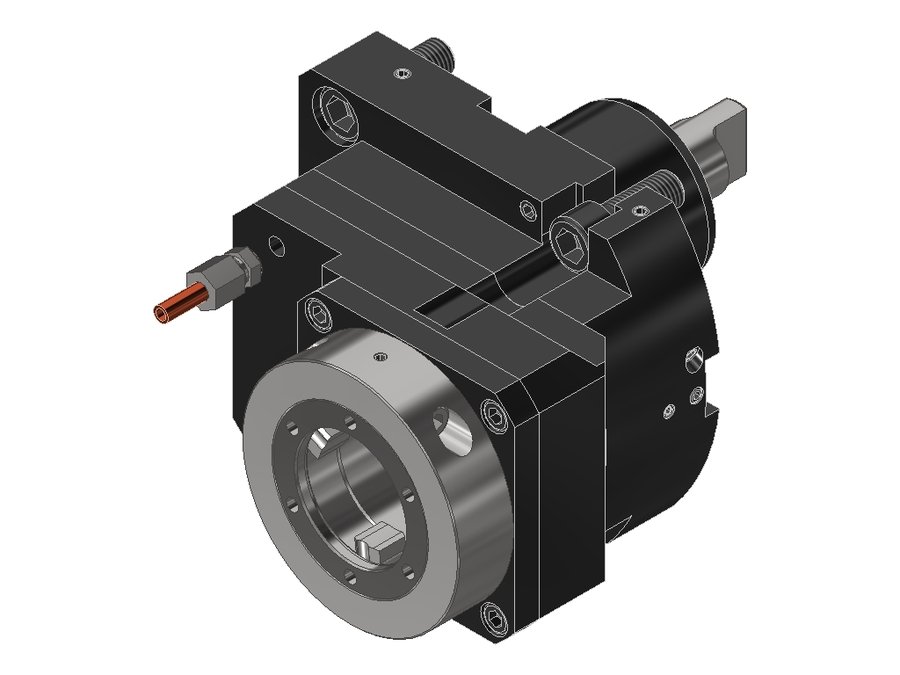

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60V5NLIK, хвостовик Ø60, EWS - Varia V5- адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.60V5NLIK

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60V5NLIK, хвостовик Ø60, EWS - Varia V5- адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаEWS Varia V5
Функциональная длина118 мм
Вылет LPR118 мм
Масса11,371 кг
Высота89 мм
Общая длина209 мм
Ширина133,5 мм
Заказной номер EWS157012
Радиальная высота44,5 мм
Радиальная ширина39 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.60V5KRNLI260BMT60 DMG MoriEWS Varia V5102,5102,5193,5
50.60V5KRNLIKDI260BMT60 DMG MoriEWS Varia V5102,5102,5193,5
50.60V5LB4000BMT60BMT60A OkumaEWS Varia V5102,5102,5178,5
50.60V5LB4000BMTIKD60BMT60A OkumaEWS Varia V5102,5102,5178,5
50.60V5NL60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLI160BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLIK60BMT60 DMG MoriEWS Varia V5118118209Текущая
50.60V5NLIKI160BMT60 DMG MoriEWS Varia V5118118209
50.60VX4LB2000BMTGLHSP60BMT60B OkumaEWS Varia VX494,698,6160,6
50.60VX4LB2000BMTIKDGLHSP60BMT60B OkumaEWS Varia VX49498160
50.65VX4TW20I165BMT65BEWS Varia VX48690206,5
50.65VX4VL6FI165BMT65EWS Varia VX49195205
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.60V5NLIK.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL, MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
