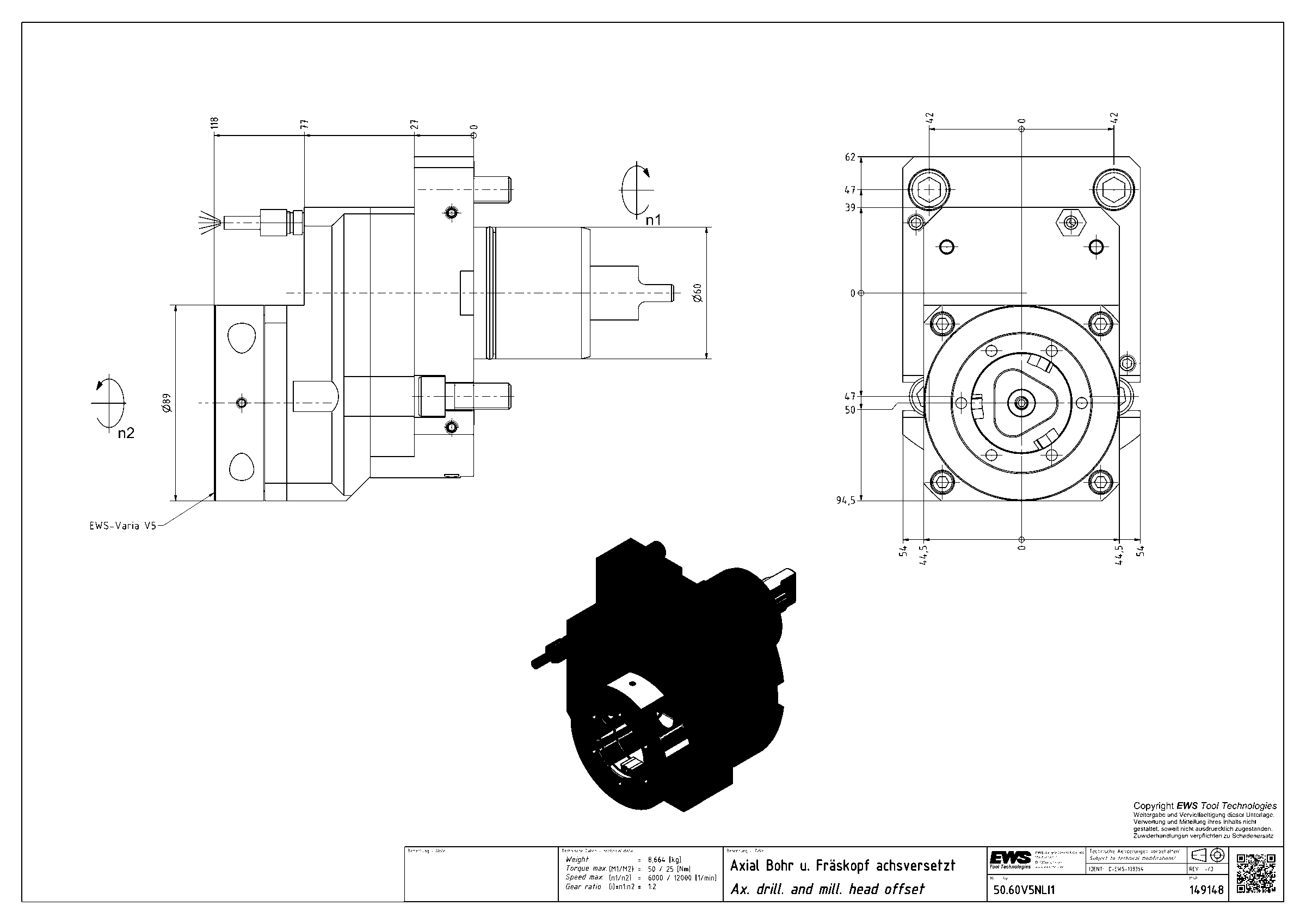

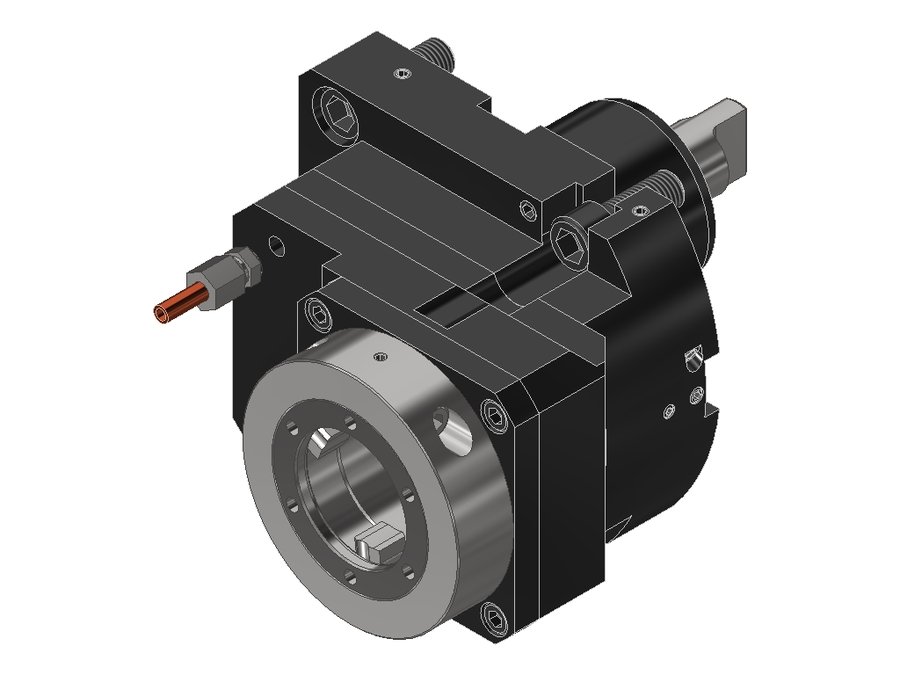

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60V5NLI1, хвостовик Ø60, система EWS Varia V5
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.60V5NLI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60V5NLI1, хвостовик Ø60, система EWS Varia V5

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаEWC00500195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаEWS Varia V5
Функциональная длина118 мм
Вылет LPR118 мм
Масса8,664 кг
Высота89 мм
Общая длина209 мм
Ширина133,5 мм
Заказной номер EWS149148
Радиальная высота44,5 мм
Радиальная ширина39 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.60V5NLI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.55VX31809PFIKDI155BMT55EWS Varia VX38488192
50.60V5KRNLI260BMT60 DMG MoriEWS Varia V5102,5102,5193,5
50.60V5KRNLIKDI260BMT60 DMG MoriEWS Varia V5102,5102,5193,5
50.60V5LB4000BMT60BMT60A OkumaEWS Varia V5102,5102,5178,5
50.60V5LB4000BMTIKD60BMT60A OkumaEWS Varia V5102,5102,5178,5
50.60V5NL60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLI160BMT60 DMG MoriEWS Varia V5118118209Текущая
50.60V5NLIK60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLIKI160BMT60 DMG MoriEWS Varia V5118118209
50.60VX4LB2000BMTGLHSP60BMT60B OkumaEWS Varia VX494,698,6160,6
50.60VX4LB2000BMTIKDGLHSP60BMT60B OkumaEWS Varia VX49498160
50.65VX4TW20I165BMT65BEWS Varia VX48690206,5

Совместимость

Связанные позиции по данным производителя — 42 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 50.60V5NLI1.

Инструмент статический37

  • 27.V506.35WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506.35WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6,35
  • 27.V506L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V506L54SHR, система EWS Varia V5, отверстие Ø6 мм
  • 27.V506WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6
  • 27.V506WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, система EWS Varia V5, Whistle Notch/Weldon Ø 6
  • 27.V508L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V508L54SHR, система EWS Varia V5, отверстие Ø8 мм
  • 27.V508WNL22Адаптер под цилиндрический хвостовик инструмента EWS 27.V508WNL22, система EWS Varia V5, Whistle Notch/Weldon Ø 8
  • 27.V509.53WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V509.53WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 9,53
  • 27.V510L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V510L54SHR, система EWS Varia V5, отверстие Ø10 мм
  • 27.V510WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 10
  • 27.V510WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 10
  • 27.V512HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V512HYDL26, система EWS Varia V5, гидропатрон Ø12
  • 27.V512L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, система EWS Varia V5, отверстие Ø12 мм
  • 27.V512WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 12
  • 27.V512WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 12
  • 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, система EWS Varia V5, отверстие Ø16 мм
  • 27.V516WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 16
  • 27.V516WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 16
  • 27.V519.05WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 19,05
  • 27.V520HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V520HYDL26, система EWS Varia V5, гидропатрон Ø20
  • 27.V520L61.5SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, система EWS Varia V5, отверстие Ø20 мм
  • 27.V520WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 20
  • 27.V520WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 20
  • 27.V525HYDL30Адаптер под цилиндрический хвостовик инструмента EWS 27.V525HYDL30, система EWS Varia V5, гидропатрон Ø25
  • 27.V525WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 25
  • 27.V525WNL36Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL36, система EWS Varia V5, Whistle Notch/Weldon Ø 25
  • 27.V532HYDL62Адаптер под цилиндрический хвостовик инструмента EWS 27.V532HYDL62, система EWS Varia V5, гидропатрон Ø32
  • 27.V532WNL56Адаптер под цилиндрический хвостовик инструмента EWS 27.V532WNL56, система EWS Varia V5, Whistle Notch/Weldon Ø 32
  • 31.V525IML06Державка цанговая EWS 31.V525IML06, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L31Державка цанговая EWS 31.V525L31, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L78.5-FCДержавка цанговая EWS 31.V525L78.5-FC, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V532IML17Державка цанговая EWS 31.V532IML17, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V532L33Державка цанговая EWS 31.V532L33, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V540L38Державка цанговая EWS 31.V540L38, система EWS Varia V5, под цанги ER40 (Ø4–26 мм), код 400 472E
  • 42.V516L08Оправка фрезерная EWS 42.V516L08, система EWS Varia V5, оправка Ø16
  • 42.V516L28Оправка фрезерная EWS 42.V516L28, система EWS Varia V5, оправка Ø16
  • 42.V522L32Оправка фрезерная EWS 42.V522L32, система EWS Varia V5, оправка Ø22
  • 42.V527L12Оправка фрезерная EWS 42.V527L12, система EWS Varia V5, оправка Ø27

Запчасти к инструменту2

  • 29.V5SЗаглушка EWS 29.V5S, система EWS Varia V5, стальная
  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
