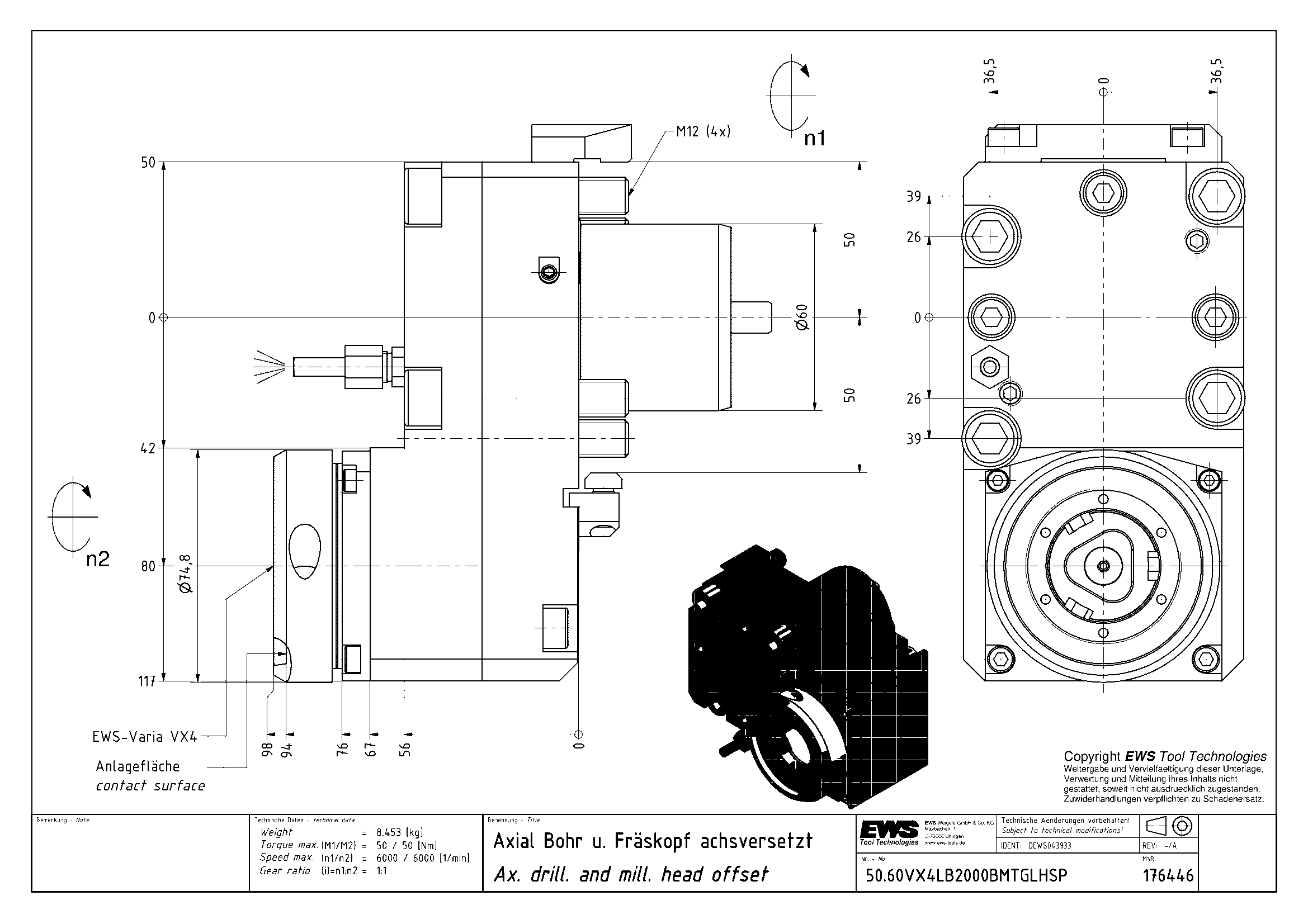

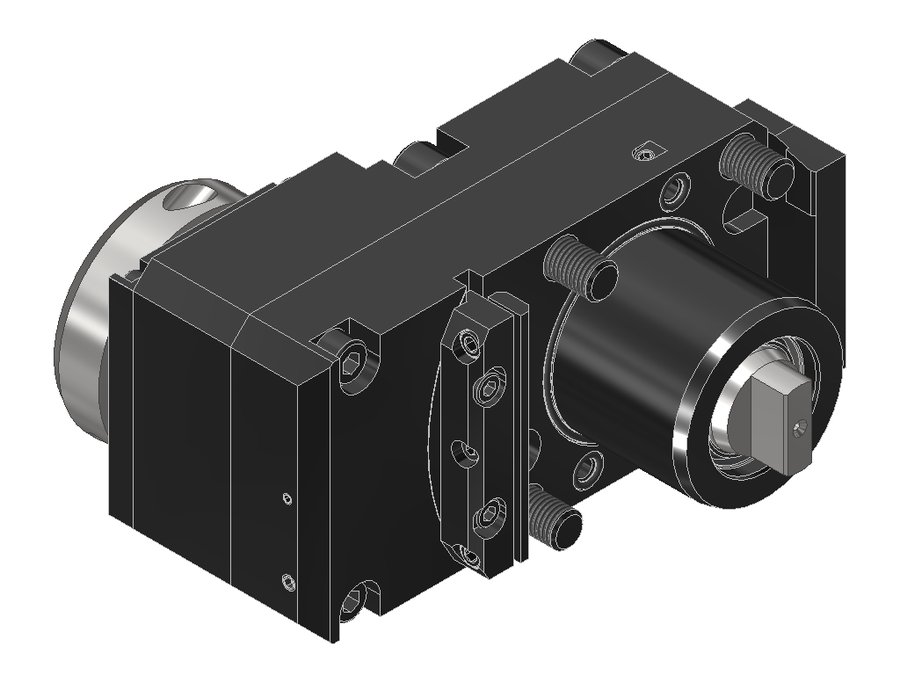

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60VX4LB2000BMTGLHSP, хвостовик Ø60, EWS - Varia VX4 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.60VX4LB2000BMTGLHSP

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60VX4LB2000BMTGLHSP, хвостовик Ø60, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаEWC00400295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60B Okuma
Присоединение инструментаEWS Varia VX4
Функциональная длина94,6 мм
Вылет LPR98,6 мм
Масса8,434 кг
Высота90 мм
Общая длина160,6 мм
Ширина167 мм
Заказной номер EWS176446
Радиальная высота45 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент50 Н·м
Функциональная ширина80 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.60V5LB4000BMT60BMT60A OkumaEWS Varia V5102,5102,5178,5
50.60V5LB4000BMTIKD60BMT60A OkumaEWS Varia V5102,5102,5178,5
50.60V5NL60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLI160BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLIK60BMT60 DMG MoriEWS Varia V5118118209
50.60V5NLIKI160BMT60 DMG MoriEWS Varia V5118118209
50.60VX4LB2000BMTGLHSP60BMT60B OkumaEWS Varia VX494,698,6160,6Текущая
50.60VX4LB2000BMTIKDGLHSP60BMT60B OkumaEWS Varia VX49498160
50.65VX4TW20I165BMT65BEWS Varia VX48690206,5
50.65VX4VL6FI165BMT65EWS Varia VX49195205
50.65VX4VL6FIKDI165BMT65EWS Varia VX49195205
50.65VX4VLHP6FI165BMT65EWS Varia VX49195190
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.60VX4LB2000BMTGLHSP.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
