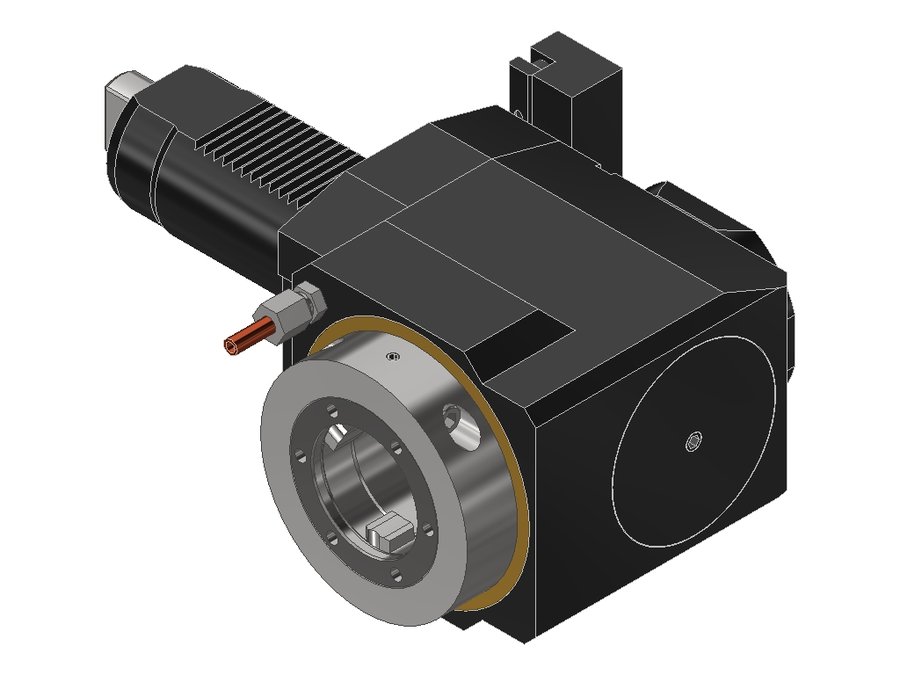

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5KRVL5LIKD, хвостовик Ø50, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V5KRVL5LIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5KRVL5LIKD, хвостовик Ø50, EWS - Varia V5- адаптер

Система фиксации в гнездеупорная планка (регулируемая)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениелевое
Присоединение к станкуVDI50
Присоединение инструментаEWS Varia V5
Функциональная длина80 мм
Вылет LPR132 мм
Масса10,256 кг
Высота104 мм
Общая длина247,5 мм
Ширина155 мм
Заказной номер EWS180672
Радиальная высота52 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина90 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.50V5DTOEMRLIKDX10550VDI50EWS Varia V5105151235
60.50V5KR5480LIKD50VDI50EWS Varia V575127220
60.50V5KR5480RIKD50VDI50EWS Varia V575127220
60.50V5KR5480RLIKI2X12050VDI50EWS Varia V5120172,5265,5
60.50V5KRMP630RIKD50VDI50 shaft rotated 30°EWS Varia V5175227312
60.50V5KRTOEMRLX10550VDI50EWS Varia V5105157241
60.50V5KRVL5LIKD50VDI50EWS Varia V580132247,5Текущая
60.50V5L5480RLIKDX12550VDI50EWS Varia V5125177270
60.50V5L5480RLX12550VDI50EWS Varia V5125177270
60.50V5LB35L50VDI50EWS Varia V575127232
60.50V5LB35LIKD50VDI50EWS Varia V575127232
60.50V5MP630R50VDI50 shaft rotated 30°EWS Varia V5175227312
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.50V5KRVL5LIKD.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50, MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
