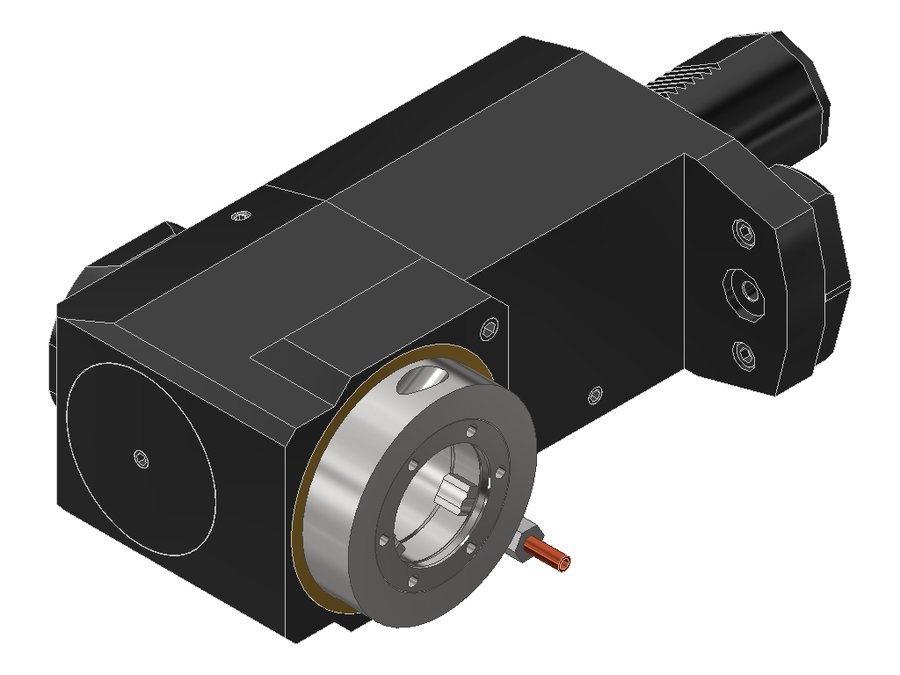

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5KRMP630RIKD, хвостовик Ø50, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V5KRMP630RIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5KRMP630RIKD, хвостовик Ø50, EWS - Varia V5- адаптер

Система фиксации в гнездештифт
Код интерфейса станкаZYV05000315
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50 shaft rotated 30°
Присоединение инструментаEWS Varia V5
Функциональная длина175 мм
Вылет LPR227 мм
Масса15,713 кг
Высота104 мм
Общая длина312 мм
Ширина155 мм
Заказной номер EWS173429
Радиальная высота52 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина90 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.50V5D5480RLIKDX12050VDI50EWS Varia V5120166259
60.50V5D5480RLX12050VDI50EWS Varia V5120172,5265,5
60.50V5DTOEMRLIKDX10550VDI50EWS Varia V5105151235
60.50V5KR5480LIKD50VDI50EWS Varia V575127220
60.50V5KR5480RIKD50VDI50EWS Varia V575127220
60.50V5KR5480RLIKI2X12050VDI50EWS Varia V5120172,5265,5
60.50V5KRMP630RIKD50VDI50 shaft rotated 30°EWS Varia V5175227312Текущая
60.50V5KRTOEMRLX10550VDI50EWS Varia V5105157241
60.50V5KRVL5LIKD50VDI50EWS Varia V580132247,5
60.50V5L5480RLIKDX12550VDI50EWS Varia V5125177270
60.50V5L5480RLX12550VDI50EWS Varia V5125177270
60.50V5LB35L50VDI50EWS Varia V575127232
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.50V5KRMP630RIKD.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50, MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
