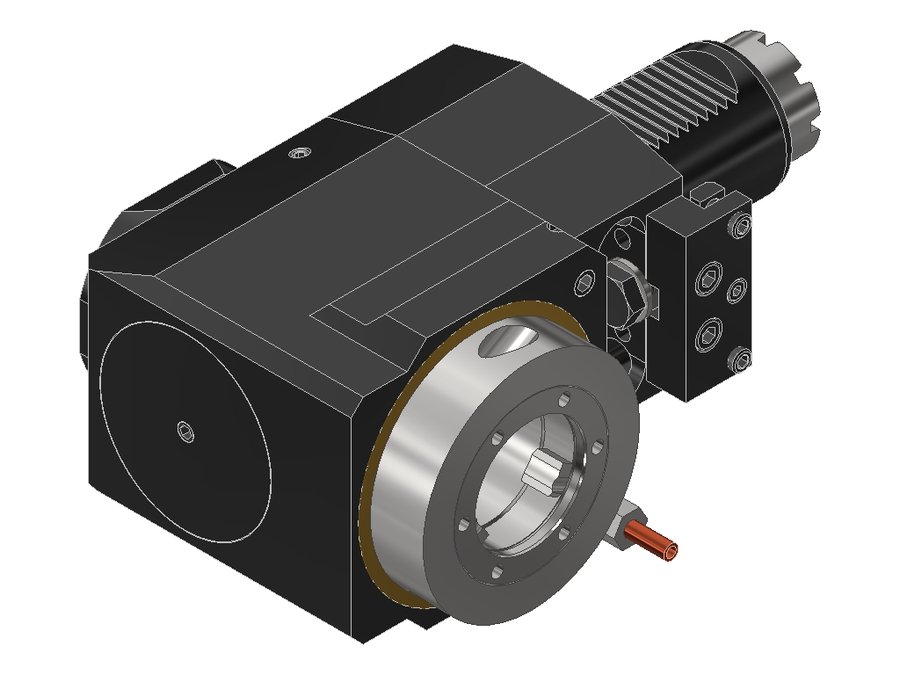

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5TOEMRLIKDX105, хвостовик Ø50, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V5TOEMRLIKDX105

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5TOEMRLIKDX105, хвостовик Ø50, EWS - Varia V5- адаптер

Система фиксации в гнездеупорная планка (регулируемая)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментаEWS Varia V5
Функциональная длина105 мм
Вылет LPR157 мм
Масса10,722 кг
Высота104 мм
Общая длина241 мм
Ширина155 мм
Заказной номер EWS129172
Радиальная высота52 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина90 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.50V5SQT28RI150VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5SQT28RIKD50VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5SQT28RIKI150VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5TOEMR50VDI50EWS Varia V575127211
60.50V5TOEMRIKD50VDI50EWS Varia V575127211
60.50V5TOEMRLIKDGLX10550VDI50EWS Varia V5105157241
60.50V5TOEMRLIKDX10550VDI50EWS Varia V5105157241Текущая
60.50V5TOEMRLIKDX13050VDI50EWS Varia V5130182266
60.50V5VL5L50VDI50EWS Varia V580132247,5
60.50V5VL5LIKD50VDI50EWS Varia V580132247,5
60.50V51809HESSLIKDGLX10050VDI50EWS Varia V5100152258
60.50V51809RIKDPIN6350VDI50EWS Varia V575127219
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.50V5TOEMRLIKDX105.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50, MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
