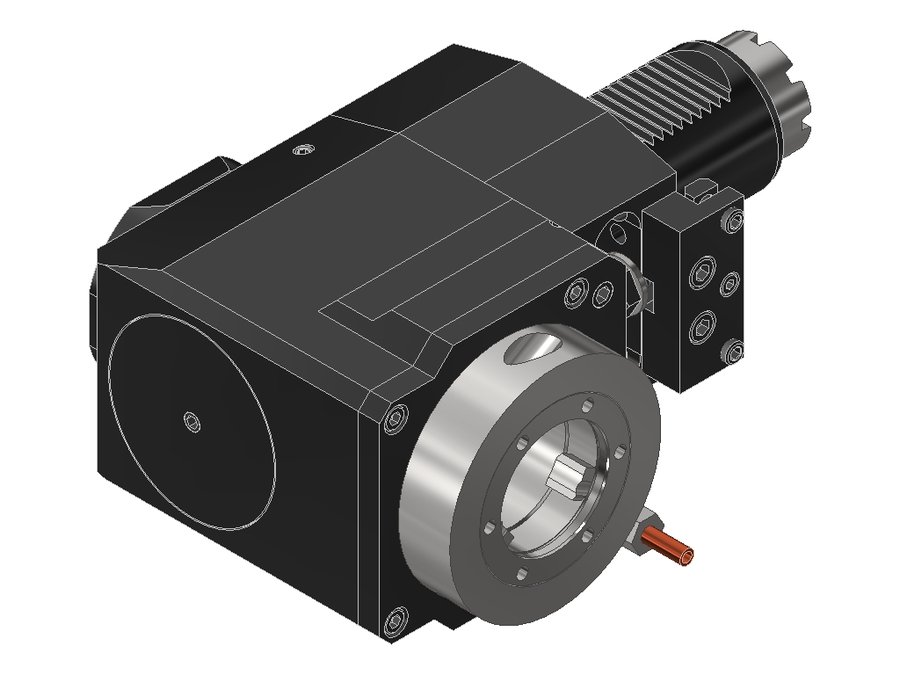

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5TOEMRLIKDGLX105, хвостовик Ø50, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V5TOEMRLIKDGLX105

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V5TOEMRLIKDGLX105, хвостовик Ø50, EWS - Varia V5- адаптер

Система фиксации в гнездеупорная планка (регулируемая)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментаEWS Varia V5
Функциональная длина105 мм
Вылет LPR157 мм
Масса11,31 кг
Высота104 мм
Общая длина241 мм
Ширина166 мм
Заказной номер EWS227764
Радиальная высота52 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина101 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.50V5SQT28R50VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5SQT28RI150VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5SQT28RIKD50VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5SQT28RIKI150VDI50 shaft rotated 30°EWS Varia V5160212297
60.50V5TOEMR50VDI50EWS Varia V575127211
60.50V5TOEMRIKD50VDI50EWS Varia V575127211
60.50V5TOEMRLIKDGLX10550VDI50EWS Varia V5105157241Текущая
60.50V5TOEMRLIKDX10550VDI50EWS Varia V5105157241
60.50V5TOEMRLIKDX13050VDI50EWS Varia V5130182266
60.50V5VL5L50VDI50EWS Varia V580132247,5
60.50V5VL5LIKD50VDI50EWS Varia V580132247,5
60.50V51809HESSLIKDGLX10050VDI50EWS Varia V5100152258
