EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.50V51809RIKD

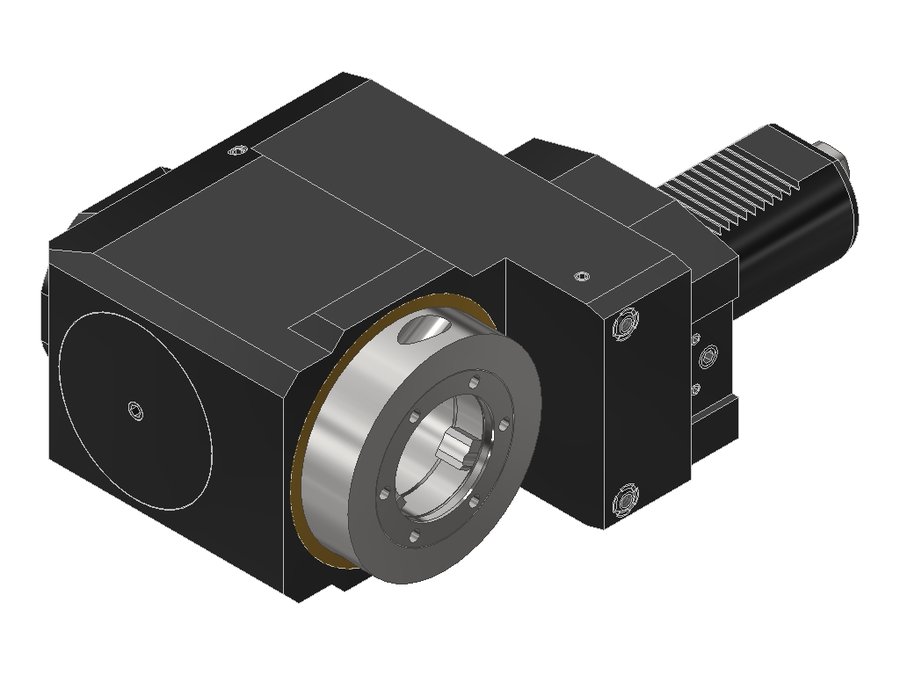

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50V51809RIKD, хвостовик Ø50, EWS - Varia V5- адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 112 мм |
| Вылет LPR | 164 мм |
| Масса | 13,318 кг |
| Высота | 104 мм |
| Общая длина | 256 мм |
| Ширина | 178 мм |
| Заказной номер EWS | 130559 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 131 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 24 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.50V5LB35LIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 269 | |
| 80.50V5TNA600R | 50 | VDI50 | EWS Varia V5 | 90 | 142 | 247 | |
| 80.50V5TNA600RIKD | 50 | VDI50 | EWS Varia V5 | 90 | 142 | 247 | |
| 80.50V5TOEMR | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 248 | |
| 80.50V5TOEMRIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 248 | |
| 80.50V51809R | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 256 | |
| 80.50V51809RIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 256 | Текущая |
| 80.50V55480R | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55480RI1 | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55480RIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55482L | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 | |
| 80.50V55482LIKD | 50 | VDI50 | EWS Varia V5 | 112 | 164 | 257 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.50V51809RIKD.
