Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50V5TNA600RIKD, хвостовик Ø50, система EWS Varia V5
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.50V5TNA600RIKD

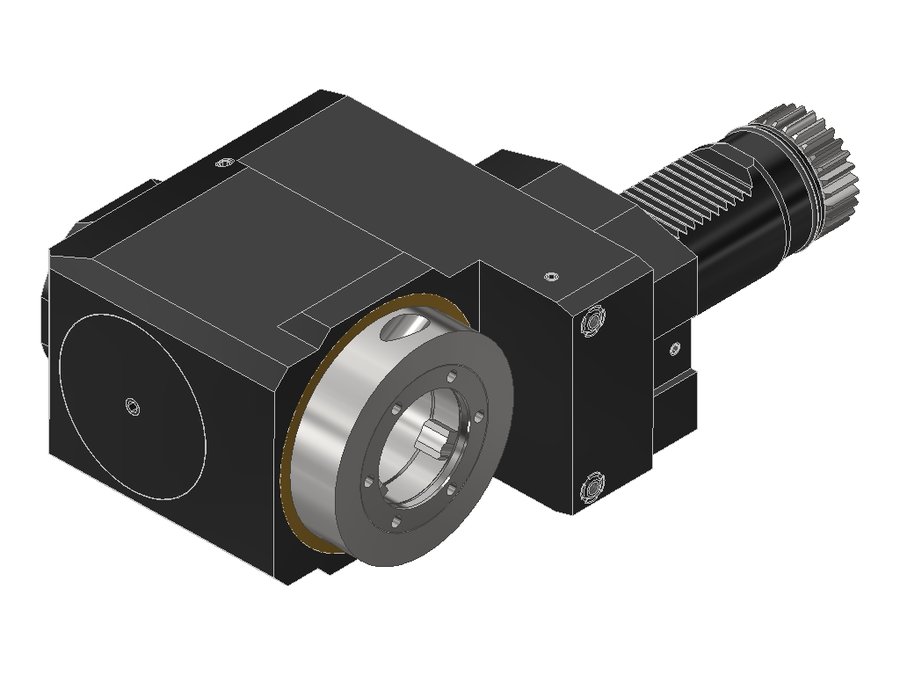

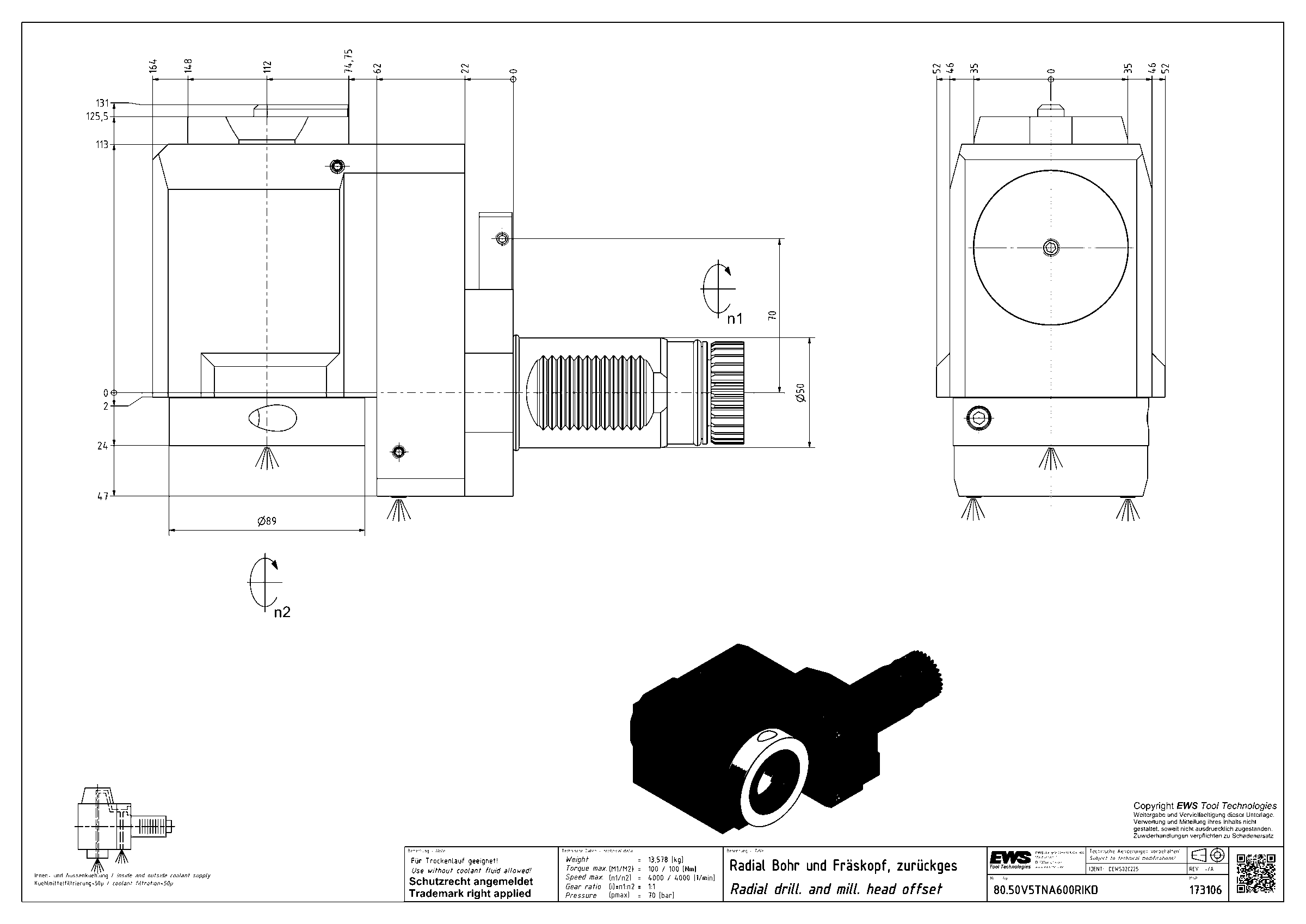

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50V5TNA600RIKD, хвостовик Ø50, система EWS Varia V5

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 867
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментаEWS Varia V5
Функциональная длина90 мм
Вылет LPR142 мм
Масса13,578 кг
Высота104 мм
Общая длина247 мм
Ширина178 мм
Заказной номер EWS173106
Радиальная высота52 мм
Радиальная ширина131 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина24 мм
