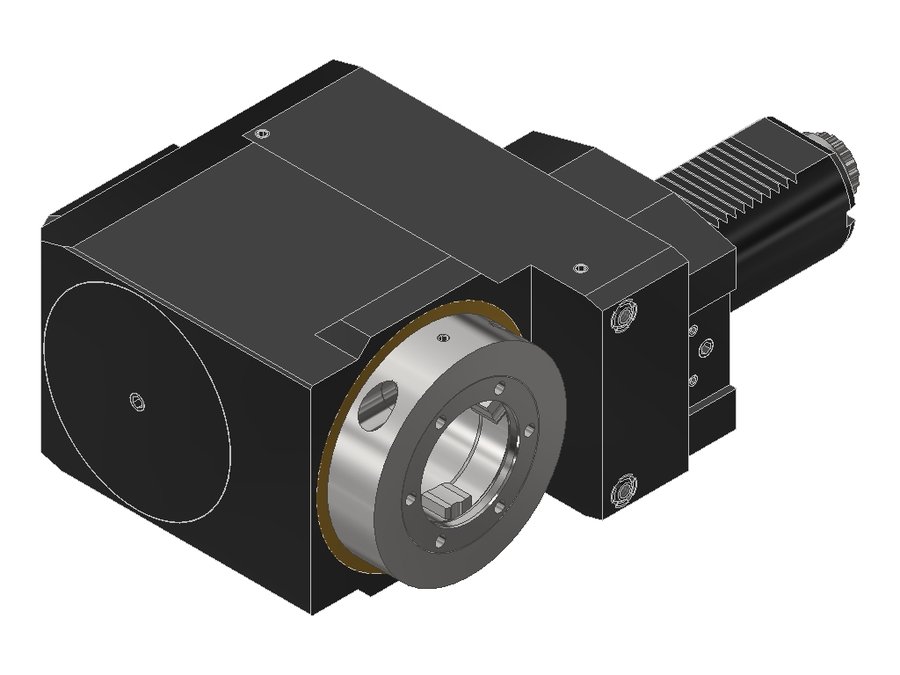

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50V55480RI1, хвостовик Ø50, система EWS Varia V5
EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 80.50V55480RI1

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.50V55480RI1, хвостовик Ø50, система EWS Varia V5

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаEWC00500195
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментаEWS Varia V5
Функциональная длина112 мм
Вылет LPR164 мм
Масса13,852 кг
Высота104 мм
Общая длина257 мм
Ширина177 мм
Заказной номер EWS146744
Радиальная высота52 мм
Радиальная ширина130 мм
Передаточное отношение1:2
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина36 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 80.50V55480RI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная со смещением

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

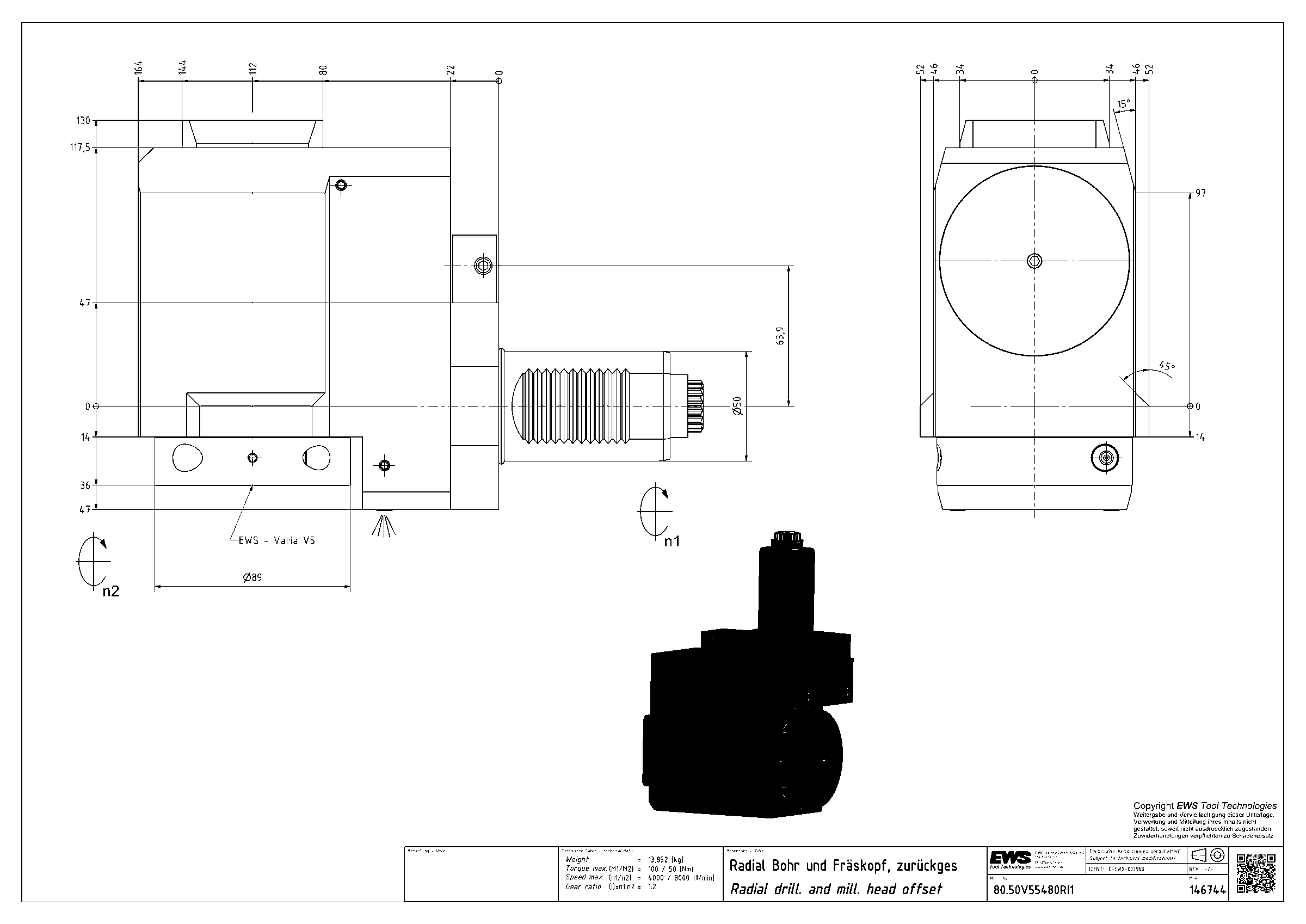

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 224 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
80.50V5TNA600RIKD50VDI50EWS Varia V590142247
80.50V5TOEMR50VDI50EWS Varia V5112164248
80.50V5TOEMRIKD50VDI50EWS Varia V5112164248
80.50V51809R50VDI50EWS Varia V5112164256
80.50V51809RIKD50VDI50EWS Varia V5112164256
80.50V55480R50VDI50EWS Varia V5112164257
80.50V55480RI150VDI50EWS Varia V5112164257Текущая
80.50V55480RIKD50VDI50EWS Varia V5112164257
80.50V55482L50VDI50EWS Varia V5112164257
80.50V55482LIKD50VDI50EWS Varia V5112164257
80.50V55482RIKD50VDI50EWS Varia V5112164257
80.60C5TOEMLIK60VDI60PSC 50125184284

Совместимость

Связанные позиции по данным производителя — 43 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 80.50V55480RI1.

Инструмент статический37

  • 27.V506.35WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506.35WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6,35
  • 27.V506L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V506L54SHR, система EWS Varia V5, отверстие Ø6 мм
  • 27.V506WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6
  • 27.V506WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, система EWS Varia V5, Whistle Notch/Weldon Ø 6
  • 27.V508L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V508L54SHR, система EWS Varia V5, отверстие Ø8 мм
  • 27.V508WNL22Адаптер под цилиндрический хвостовик инструмента EWS 27.V508WNL22, система EWS Varia V5, Whistle Notch/Weldon Ø 8
  • 27.V509.53WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V509.53WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 9,53
  • 27.V510L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V510L54SHR, система EWS Varia V5, отверстие Ø10 мм
  • 27.V510WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 10
  • 27.V510WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.V510WNL29, система EWS Varia V5, Whistle Notch/Weldon Ø 10
  • 27.V512HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V512HYDL26, система EWS Varia V5, гидропатрон Ø12
  • 27.V512L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V512L54SHR, система EWS Varia V5, отверстие Ø12 мм
  • 27.V512WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 12
  • 27.V512WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V512WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 12
  • 27.V516L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V516L54SHR, система EWS Varia V5, отверстие Ø16 мм
  • 27.V516WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 16
  • 27.V516WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V516WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 16
  • 27.V519.05WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 19,05
  • 27.V520HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.V520HYDL26, система EWS Varia V5, гидропатрон Ø20
  • 27.V520L61.5SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, система EWS Varia V5, отверстие Ø20 мм
  • 27.V520WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 20
  • 27.V520WNL31Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 20
  • 27.V525HYDL30Адаптер под цилиндрический хвостовик инструмента EWS 27.V525HYDL30, система EWS Varia V5, гидропатрон Ø25
  • 27.V525WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 25
  • 27.V525WNL36Адаптер под цилиндрический хвостовик инструмента EWS 27.V525WNL36, система EWS Varia V5, Whistle Notch/Weldon Ø 25
  • 27.V532HYDL62Адаптер под цилиндрический хвостовик инструмента EWS 27.V532HYDL62, система EWS Varia V5, гидропатрон Ø32
  • 27.V532WNL56Адаптер под цилиндрический хвостовик инструмента EWS 27.V532WNL56, система EWS Varia V5, Whistle Notch/Weldon Ø 32
  • 31.V525IML06Державка цанговая EWS 31.V525IML06, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L31Державка цанговая EWS 31.V525L31, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V525L78.5-FCДержавка цанговая EWS 31.V525L78.5-FC, система EWS Varia V5, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.V532IML17Державка цанговая EWS 31.V532IML17, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V532L33Державка цанговая EWS 31.V532L33, система EWS Varia V5, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.V540L38Державка цанговая EWS 31.V540L38, система EWS Varia V5, под цанги ER40 (Ø4–26 мм), код 400 472E
  • 42.V516L08Оправка фрезерная EWS 42.V516L08, система EWS Varia V5, оправка Ø16
  • 42.V516L28Оправка фрезерная EWS 42.V516L28, система EWS Varia V5, оправка Ø16
  • 42.V522L32Оправка фрезерная EWS 42.V522L32, система EWS Varia V5, оправка Ø22
  • 42.V527L12Оправка фрезерная EWS 42.V527L12, система EWS Varia V5, оправка Ø27

Запчасти к инструменту2

  • 29.V5SЗаглушка EWS 29.V5S, система EWS Varia V5, стальная
  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки2

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
