EWS · Державки цанговые EWS системы EWS Varia · арт. 31.VX325L78.5-FC

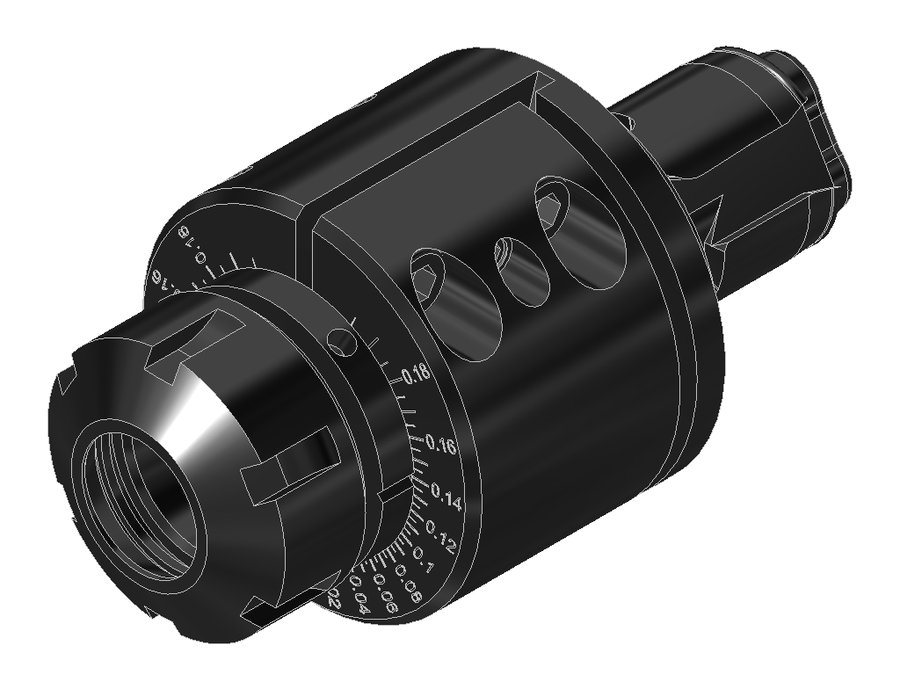

Державка цанговая EWS 31.VX325L78.5-FC, EWS - Varia VX3 - адаптер, под цанги ER25 (Ø2–16 мм), код 250 430E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00300295 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Диаметр буртика | 48,9 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VX3 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 70 мм |
| Вылет LPR | 70 мм |
| Масса | 1,26 кг |
| Общая длина | 106,5 мм |
| Заказной номер EWS | 173104 |
| Система EWS Varia | EWS Varia VX3 |
Другие типоразмеры серии
Державки цанговые EWS системы EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.VX316L25 | 28 | EWS Varia VX3 | цанга ER16 | 25 | 25 | 61,5 | |
| 31.VX316L50MM | 28 | EWS Varia VX3 | цанга ER16 | 50 | 50 | 86,5 | |
| 31.VX320IML17 | 28 | EWS Varia VX3 | цанга ER20 | 17 | 17 | 53,5 | |
| 31.VX320IML17-Ø13 | 28 | EWS Varia VX3 | цанга ER20 | 17 | 17 | 53,5 | |
| 31.VX320L27 | 28 | EWS Varia VX3 | цанга ER20 | 27 | 27 | 63,5 | |
| 31.VX325L30 | 28 | EWS Varia VX3 | цанга ER25 | 30 | 30 | 66,5 | |
| 31.VX325L78.5-FC | 28 | EWS Varia VX3 | цанга ER25 | 70 | 70 | 106,5 | Текущая |
| 31.VX332L49 | 28 | EWS Varia VX3 | цанга ER32 | 49 | 49 | 85,5 | |
| 31.VX332L63 | 28 | EWS Varia VX3 | цанга ER32 | 63 | 63 | 99,5 | |
| 31.VX406L70MI | 35 | EWS Varia VX4 | Spannhülse XXL 6 | 70 | 70 | 112,5 | |
| 31.VX411L60 | 35 | EWS Varia VX4 | цанга ER11 | 60 | 60 | 102,5 | |
| 31.VX416L30 | 35 | EWS Varia VX4 | цанга ER16 | 30 | 30 | 72,5 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.VX325L78.5-FC.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 125Гайка EWS 125, 125, UM/RD
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
Ключи и отвёртки1
- 225Ключ для зажимной гайки EWS 225
