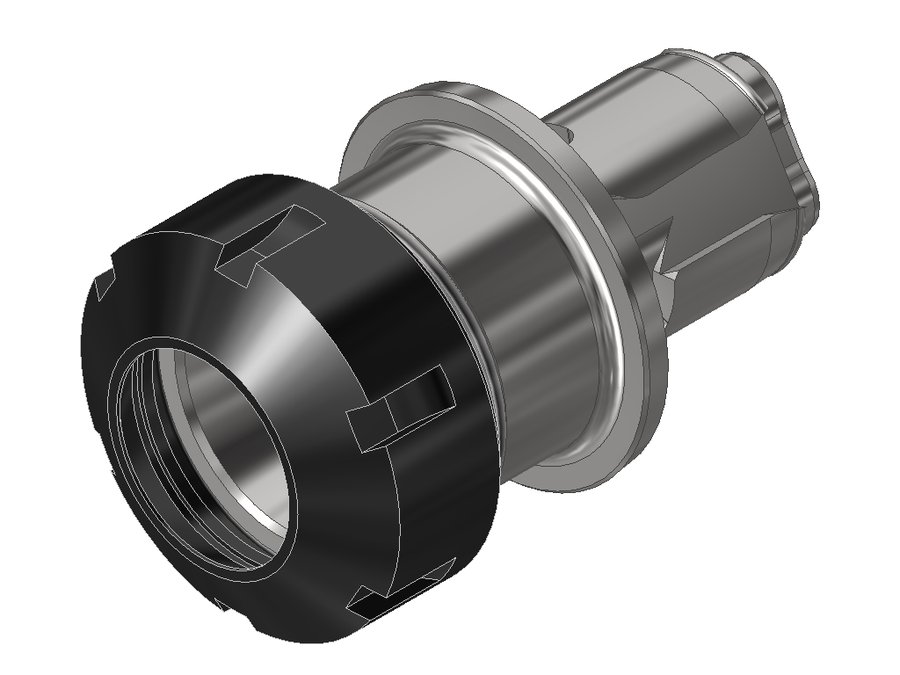

Державка цанговая EWS 31.VX332L49, система EWS Varia VX3, под цанги ER32 (Ø3–20 мм), код 320 470E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00300295 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр буртика | 48,86 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VX3 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 49 мм |
| Вылет LPR | 49 мм |
| Масса | 0,477 кг |
| Общая длина | 85,5 мм |
| Заказной номер EWS | 209685 |
| Система EWS Varia | EWS Varia VX3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.VX332L49 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с патроном цанговым ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Смена инструмента за 20 секунд
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
Другие типоразмеры серии
Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.VX316L50MM | 28 | EWS Varia VX3 | цанга ER16 | 50 | 50 | 86,5 | |
| 31.VX320IML17 | 28 | EWS Varia VX3 | цанга ER20 | 17 | 17 | 53,5 | |
| 31.VX320IML17-Ø13 | 28 | EWS Varia VX3 | цанга ER20 | 17 | 17 | 53,5 | |
| 31.VX320L27 | 28 | EWS Varia VX3 | цанга ER20 | 27 | 27 | 63,5 | |
| 31.VX325L30 | 28 | EWS Varia VX3 | цанга ER25 | 30 | 30 | 66,5 | |
| 31.VX325L78.5-FC | 28 | EWS Varia VX3 | цанга ER25 | 70 | 70 | 106,5 | |
| 31.VX332L49 | 28 | EWS Varia VX3 | цанга ER32 | 49 | 49 | 85,5 | Текущая |
| 31.VX332L63 | 28 | EWS Varia VX3 | цанга ER32 | 63 | 63 | 99,5 | |
| 31.VX406L70MI | 35 | EWS Varia VX4 | зажимная втулка XXL 6 | 70 | 70 | 112,5 | |
| 31.VX411L60 | 35 | EWS Varia VX4 | цанга ER11 | 60 | 60 | 102,5 | |
| 31.VX416L30 | 35 | EWS Varia VX4 | цанга ER16 | 30 | 30 | 72,5 | |
| 31.VX416L50 | 35 | EWS Varia VX4 | цанга ER16 | 50 | 50 | 92,5 |
