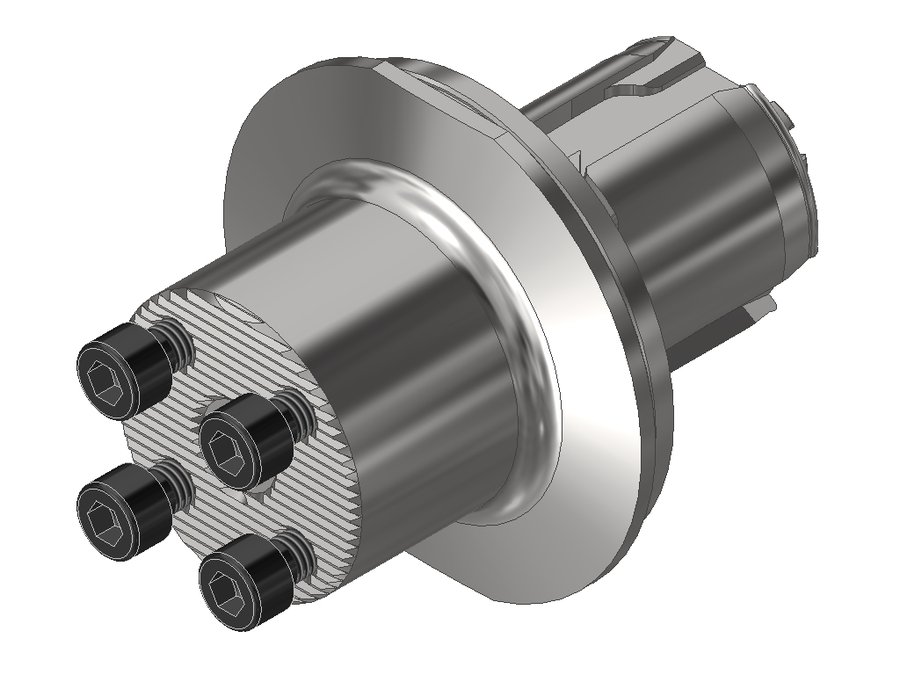

Державка для расточных борштанг EWS 36.VXT4CH40L40X40, система EWS Varia VXT4, (CH40) для режущей головки Da=40
EWS · Державки для расточных борштанг EWS, система EWS Varia · арт. 36.VXT4CH40L40X40

Державка для расточных борштанг EWS 36.VXT4CH40L40X40, система EWS Varia VXT4, (CH40) для режущей головки Da=40

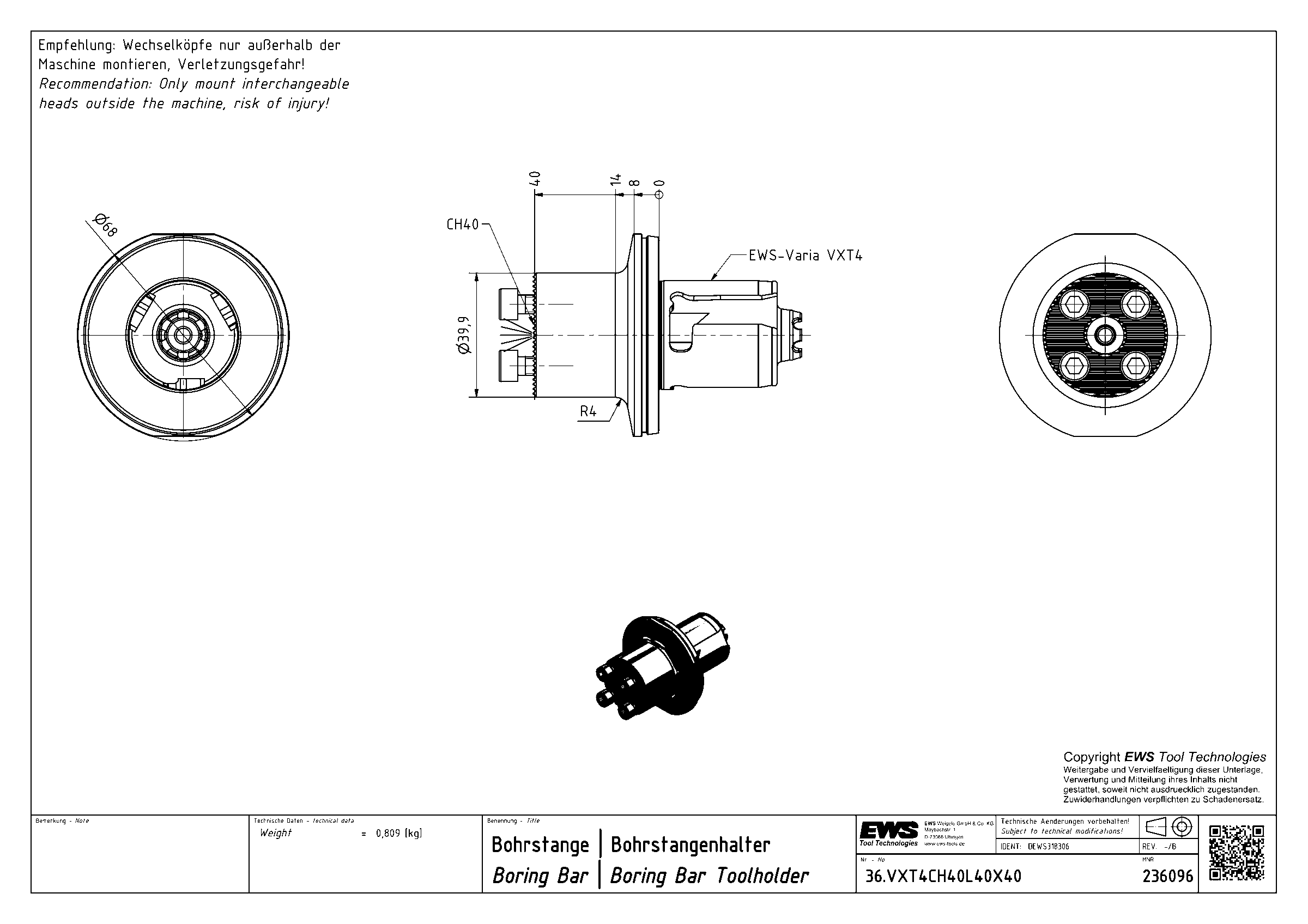

Угол выхода0°
Диаметр корпуса39,9 мм
Код интерфейса станкаEWC00400395
Код интерфейса инструментаCMS04000115
Диаметр буртика68 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXT4
Присоединение инструментаCH40
Функциональная длина40 мм
Вылет LPR40 мм
Масса0,809 кг
Общая длина85,85 мм
Заказной номер EWS236096
Система EWS VariaEWS Varia VXT4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 36.VXT4CH40L40X40 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Адаптер CH — модульный

Адаптеры CH предназначены для модульных сменных режущих головок; прецизионно шлифованные зубья обеспечивают точность и повторяемость. Вместо отдельной борштанги под каждую операцию достаточно одной базовой борштанги со сменными головками.

  • Соединение с геометрическим и силовым замыканием за счёт прецизионной зубчатости
  • Высокая повторяемость позиционирования
  • Совместимость с серийными модульными системами режущих головок
  • Применение для черновой и чистовой обработки, нарезания резьбы и обработки канавок
  • Внутренний подвод СОЖ до 80 бар

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, система EWS Varia — 39 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммИсполнениеПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
36.VXT3CH32L45X3228нейтральноеCH32454584,85
36.VXT3CH32L108X3228нейтральноеCH32108108147,85
36.VXT3CH40L40X4028нейтральноеCH40404079,85
36.VXT3CH40L112X4028нейтральноеCH40112112151,85
36.VXT4CH20L60X2035нейтральноеCH206060105,85
36.VXT4CH20L84X2035нейтральноеCH208484129,85
36.VXT4CH25L45X2535нейтральноеCH25454590,85
36.VXT4CH25L102X2535нейтральноеCH25102102147,85
36.VXT4CH32L45X3235нейтральноеCH32454590,85
36.VXT4CH32L126X3235нейтральноеCH32126126171,85
36.VXT4CH40L40X4035нейтральноеCH40404085,85Текущая
36.VXT4CH40L132X4035нейтральноеCH40132132177,85
